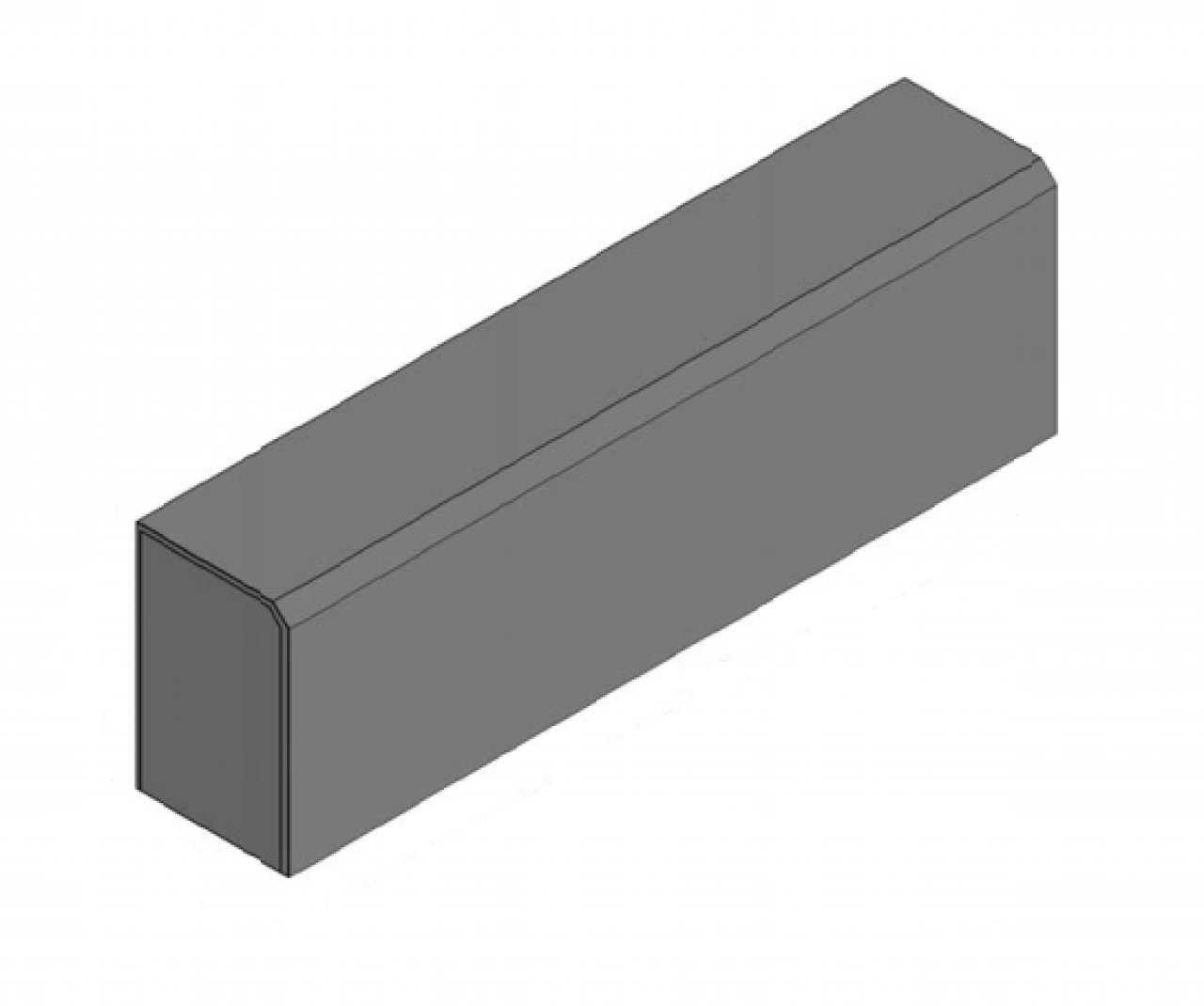

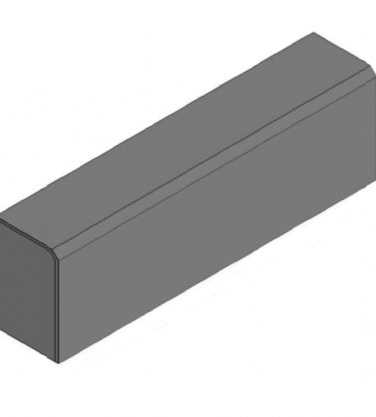

20x30
met vellingkant

Download CAD-tekening

afmetingen (cm)	lengte (cm)	hol/dol	visbek	gewicht (kg)
20x30	100	vlak	vlak	140

afmetingen (cm)	straal R (m)		lengte (cm)	hol/dol	visbek	aantal per 360°	gewicht (kg)
20x30	0.5	inw./uitw.	78.5	vlak	vlak	4	107
20x30	0.5	uitw.	78.5	vlak	vlak	4	107
20x30	8	inw./uitw.	78.5	vlak	vlak	64	107
20x30	8	uitw.	78.5	vlak	vlak	64	107
20x30	7	uitw.	78.5	vlak	vlak	56	107
20x30	6	uitw.	78.5	vlak	vlak	48	107
20x30	6	inw./uitw.	78.5	vlak	vlak	48	107
20x30	5	uitw.	78.5	vlak	vlak	40	107
20x30	5	inw./uitw.	78.5	vlak	vlak	40	107
20x30	4	uitw.	78.5	vlak	vlak	32	107
20x30	4	inw./uitw.	78.5	vlak	vlak	32	107
20x30	3	uitw.	78.5	vlak	vlak	24	107
20x30	3	inw./uitw.	78.5	vlak	vlak	24	107
20x30	2	uitw.	78.5	vlak	vlak	16	107
20x30	2	inw./uitw.	78.5	vlak	vlak	16	107
20x30	2.5	uitw.	78.5	vlak	vlak	20	107
20x30	2.5	inw./uitw.	78.5	vlak	vlak	20	107
20x30	1	uitw.	78.5	vlak	vlak	8	107
20x30	1	inw./uitw.	78.5	vlak	vlak	8	107
20x30	10	uitw.	78.5	vlak	vlak	80	107
20x30	10	inw./uitw.	78.5	vlak	vlak	80	107
20x30	1.75	uitw.	78.5	vlak	vlak	-	107
20x30	1.5	uitw.	78.5	vlak	vlak	12	107
20x30	1.25	uitw.	78.5	vlak	vlak	-	107
20x30	0.75	uitw.	78.5	vlak	vlak	8	107
20x30	14	uitw.	78.5	vlak	vlak	112	107
20x30	12	uitw.	78.5	vlak	vlak	96	107
20x30	12	inw./uitw.	78.5	vlak	vlak	96	107

afmetingen (cm)	beenlengte (cm)	hoek		hol/dol	visbek	gewicht (kg)
20x30	50	135º	inw.	vlak	vlak	126
20x30	50	135º	uitw.	vlak	vlak	126
20x30	50	90º	inw.	vlak	vlak	110
20x30	50	90º	uitw.	vlak	vlak	110

afmetingen (cm)	lengte (cm)	straal R (cm)	uitvoering	hol/dol	visbek	gewicht (kg)
20x30	50	20	links uitw. 90º	vlak	vlak	63
20x30	50	20	rechts uitw. 90º	vlak	vlak	63

afmetingen (cm)	straal R (m)	bocht		hol/dol	visbek	gewicht (kg)
20x30	20	180º	uitw.	vlak	vlak	48
20x30	20	90º	uitw.	vlak	vlak	24
20x30	30	180º	uitw.	vlak	vlak	86
20x30	30	90º	uitw.	vlak	vlak	44
20x30	10	90º	uitw.	vlak	vlak	51
20x30	5.5	45º	uitw.	vlak	vlak	100
20x30	20	90º	inw.	vlak	vlak	89
20x30	40	180º	uitw.	vlak	vlak	174
20x30	50	180º	uitw.	vlak	vlak	135
