Polymeerbetongoot
Productinformatie

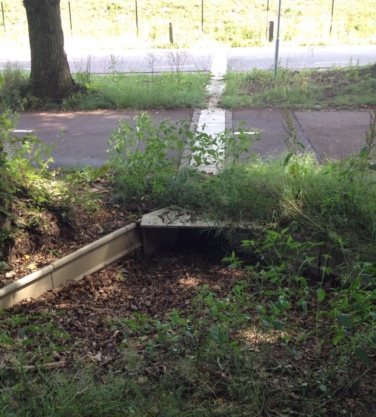

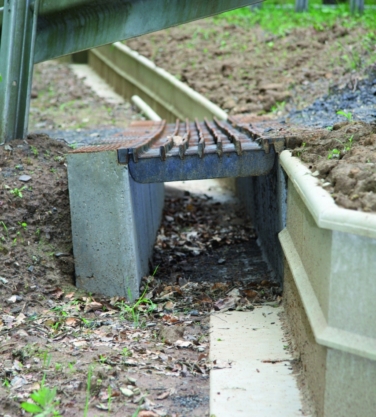

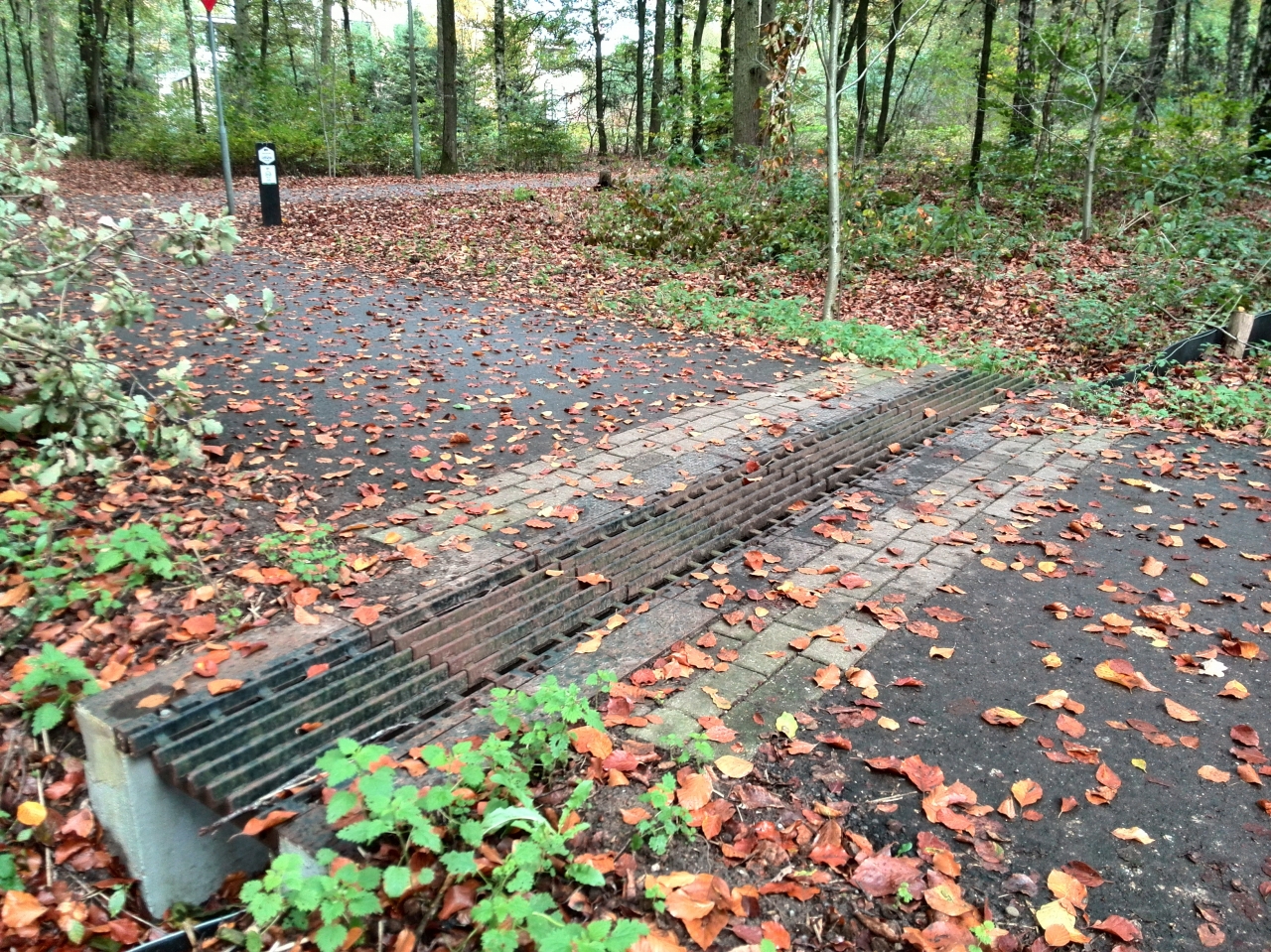

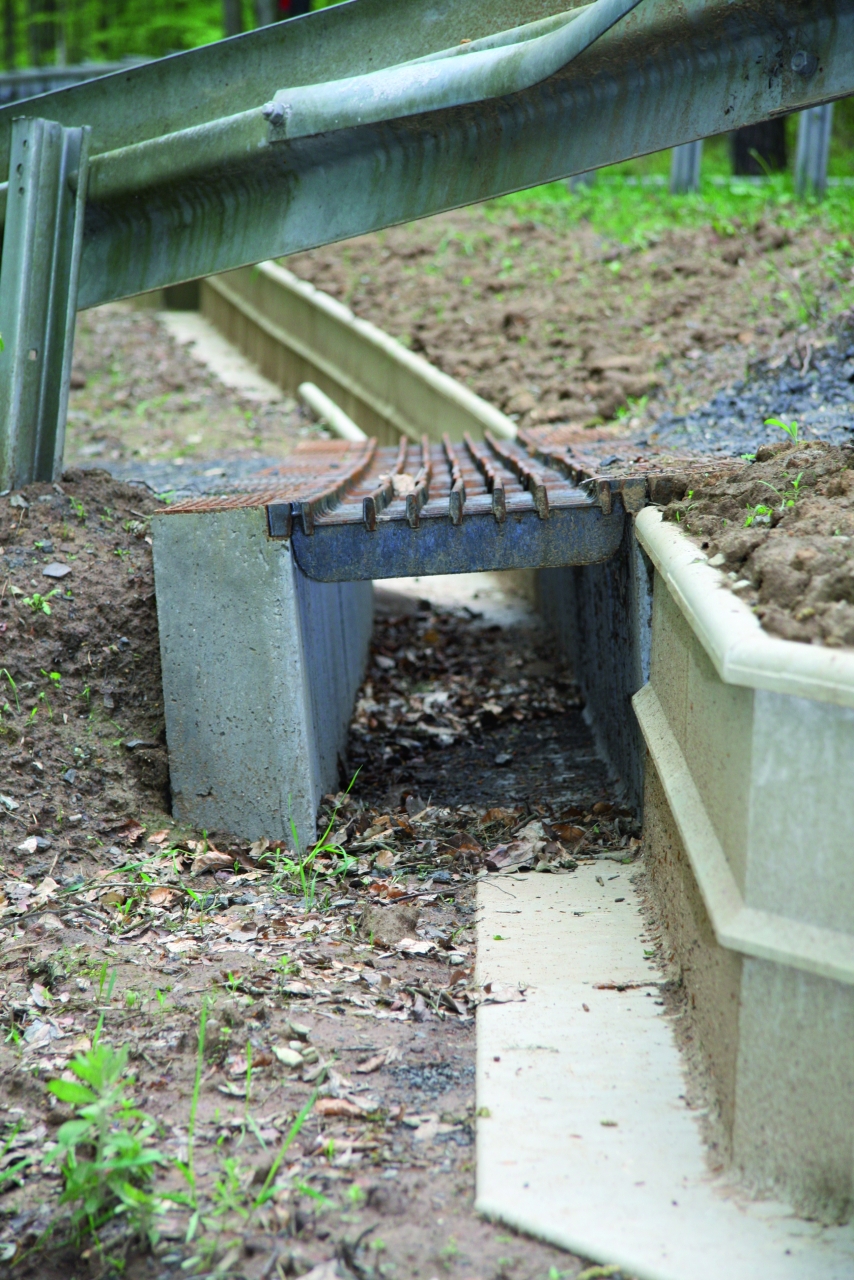

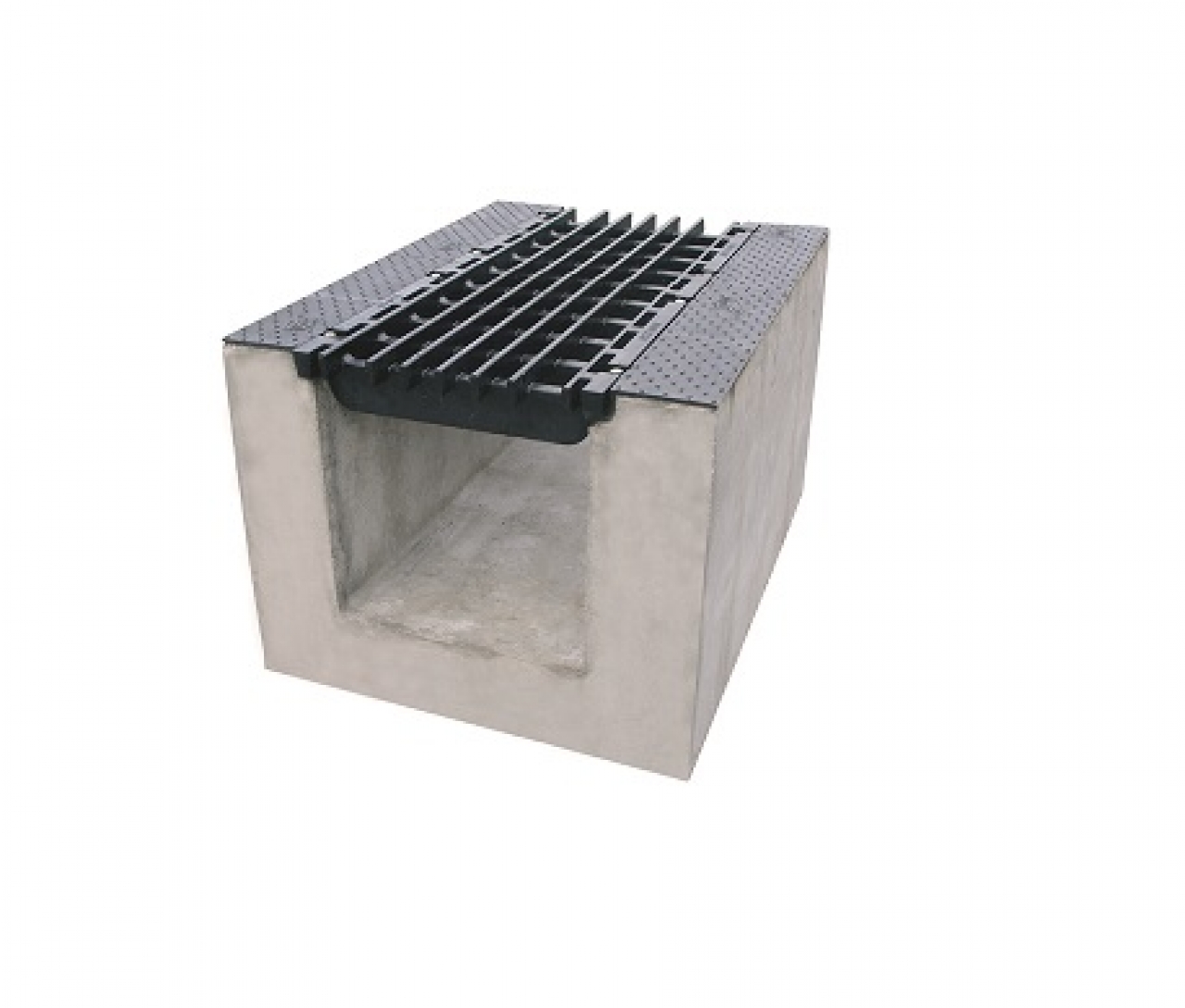

Opvanggoot SR400G
Betonnen opvanggoot voor "doorsteken" in geleidewand systemen bij op-/afritten van de hoofdweg. Voorzien van gietijzeren "stoproosters"die overstekende amfibieën opvangen. Geschikt voor langzaam rijdend zwaar verkeer, belastingklasse D400*. Binnenkant van de goot is voorzien van een epoxy coating.
* LET OP: Niet dwars over de weg toepassen in hoofdrijbaan!
| soort | lengte<br>(cm) | breedte<br> (cm) | hoogte<br> (cm) | materiaal |
|---|---|---|---|---|
| Compleet | 100 | 53 | 45 | - |
| Afdekplaat | 100 | - | - | - |

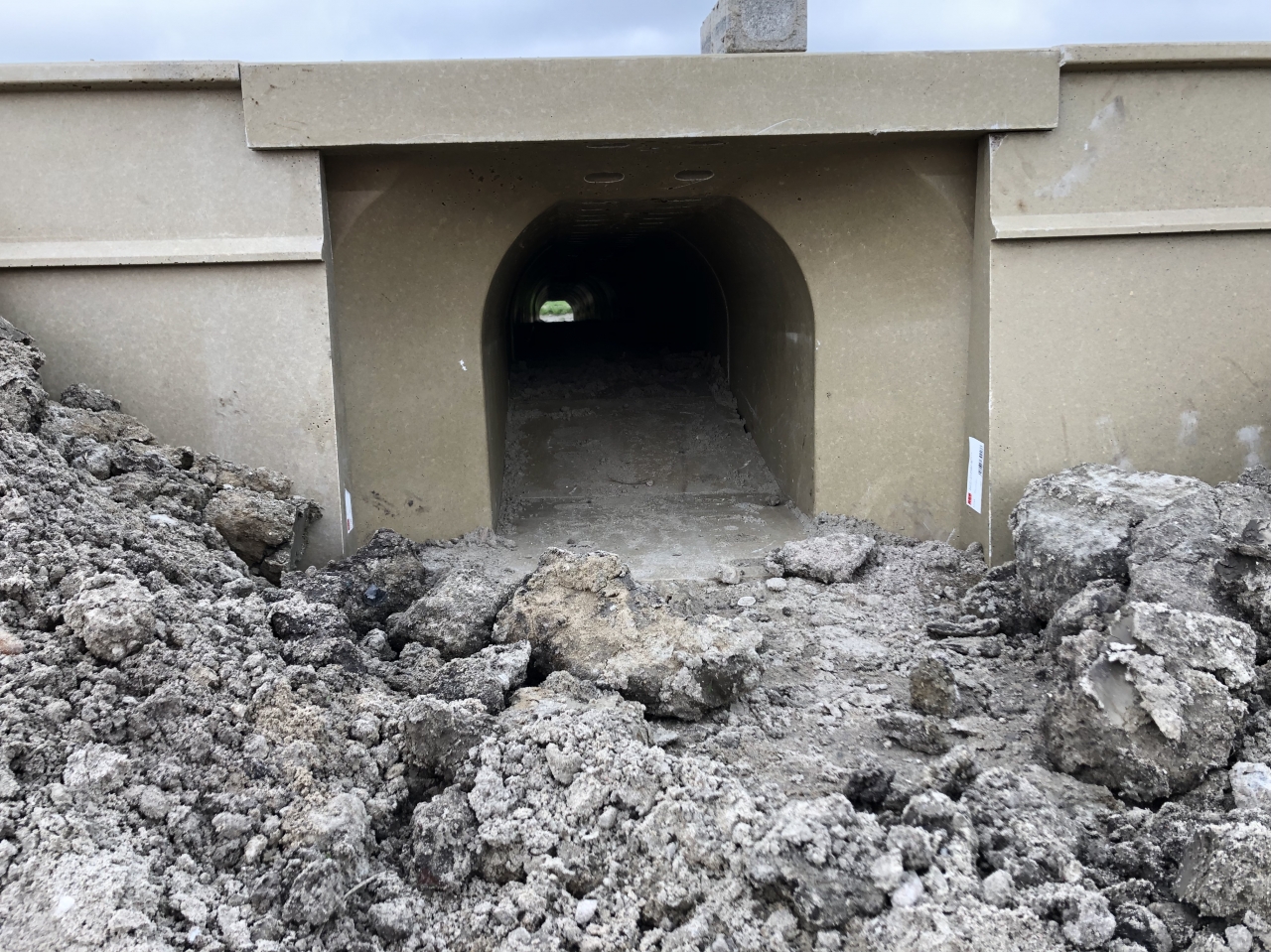

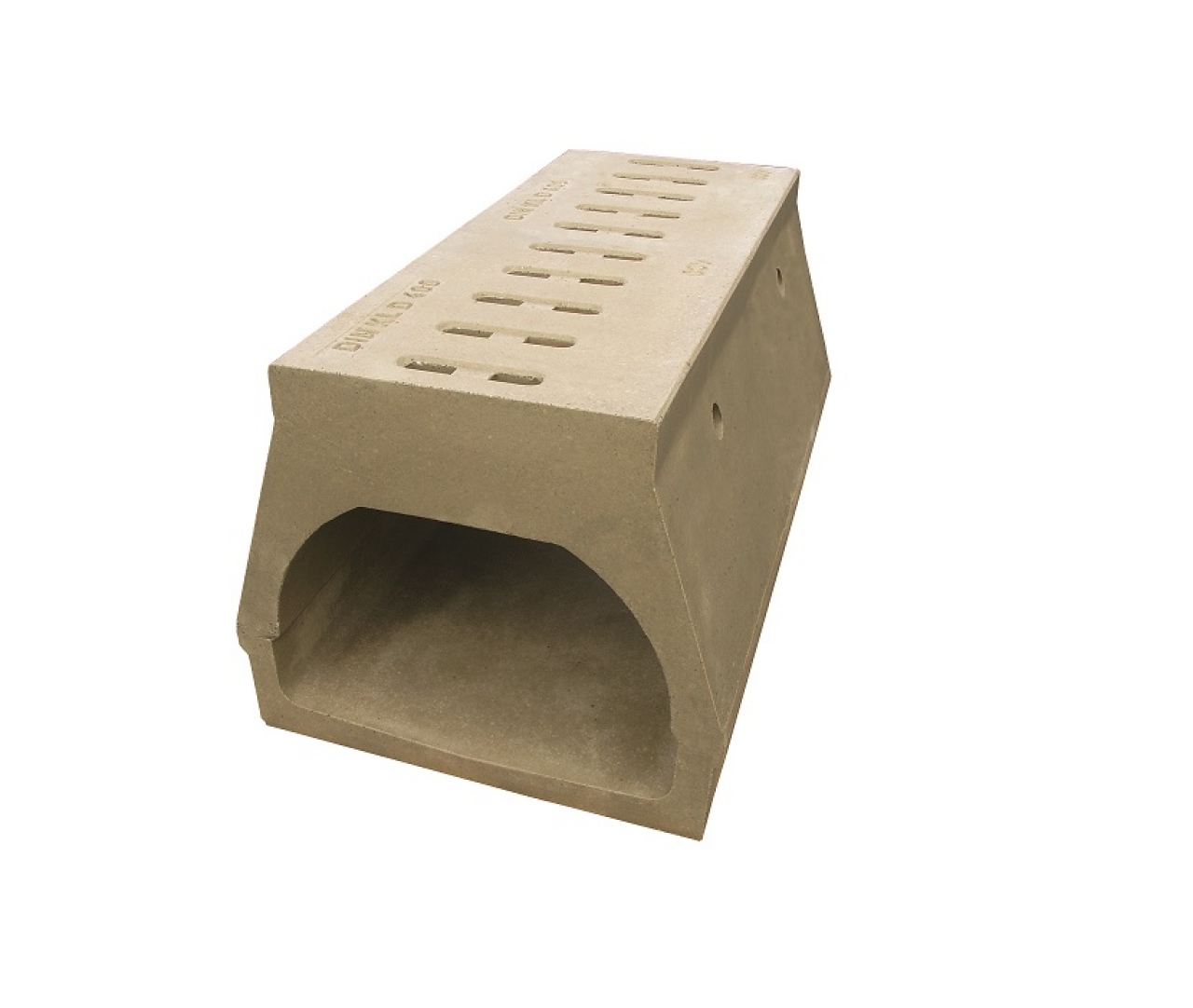

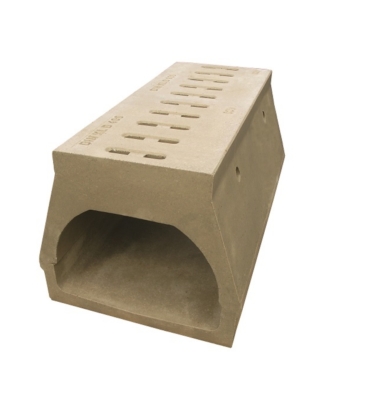

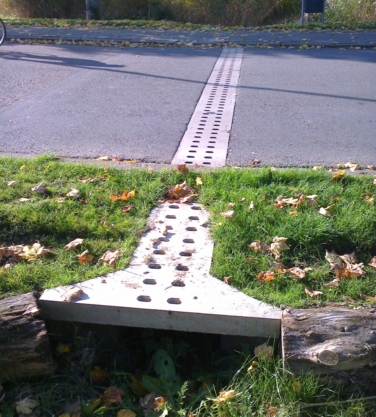

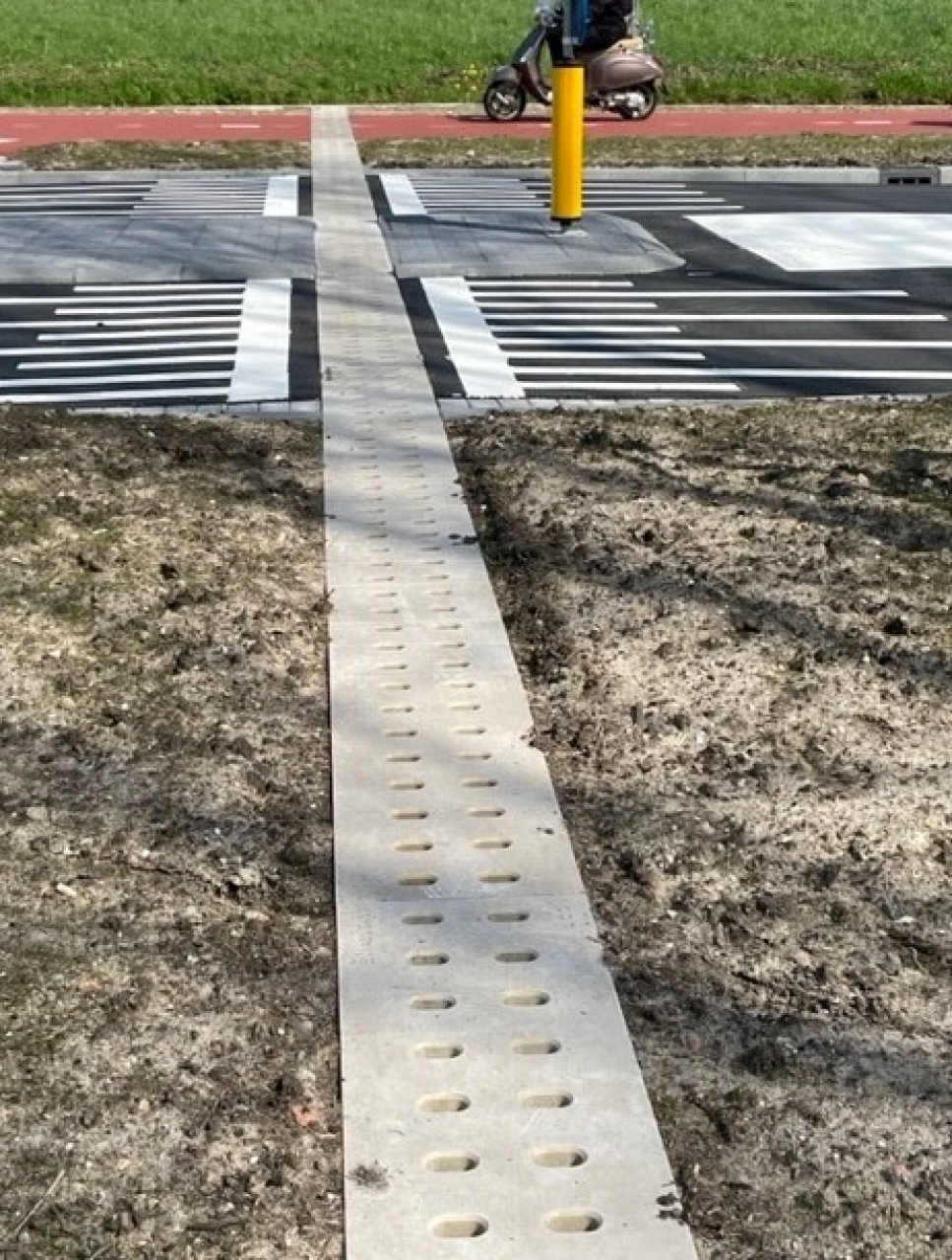

Giraco Amfibietunnel GAT 500
De Giraco amfibietunnel voorzien van sleufopeningen aan de bovenzijde zorgt voor een gelijkmatige luchtstroom tussen tunnel en buitenlucht, zodat temperatuur en luchtvochtigheid voor de amfibieën constant blijven. De bescherming van de amfibieën en de vlotte integratie van de tunnels in het wegdek zijn de essentiële kenmerken van het Giraco amfibiesysteem. De beperkte lengte (1 of 0,5 meter) en doorsnede van de elementen maken een eenvoudige inbouw van de tunnels mogelijk waarbij men een smalle groef in het wegdek dient te maken, waardoor men de weg niet volledig dient af te sluiten (zijn gevallen denkbaar waar dit wel noodzakelijk is). Door de beperkte hoogte van de elementen (52 cm) vormt een hoog grondwaterpeil geen probleem meer.
| soort | lengte<br>(cm) | breedte<br> (cm) | hoogte<br>(cm) | toepassing |
|---|---|---|---|---|
| met sleufopeningen | 50 of 100 | 63 | 52 | t.b.v. amfibieën |
| met sleufopeningen | 50 of 100 | 63 | 64 | t.b.v. amfibieën |
| met sleufopeningen | - | 63 | 52 | t.b.v. amfibieën |
| met sleufopeningen | - | 63 | 64 | t.b.v. amfibieën |
| zonder sleufopeningen | 50 of 100 | 63 | 52 | gesloten bovendeel t.b.v. dassen e.d. |
| zonder sleufopeningen | 50 of 100 | 63 | 64 | gesloten bovendeel t.b.v. dassen e.d. |
| zonder sleufopeningen | - | 63 | 52 | gesloten bovendeel t.b.v. dassen e.d. |
| zonder sleufopeningen | - | 63 | 64 | gesloten bovendeel t.b.v. dassen e.d. |

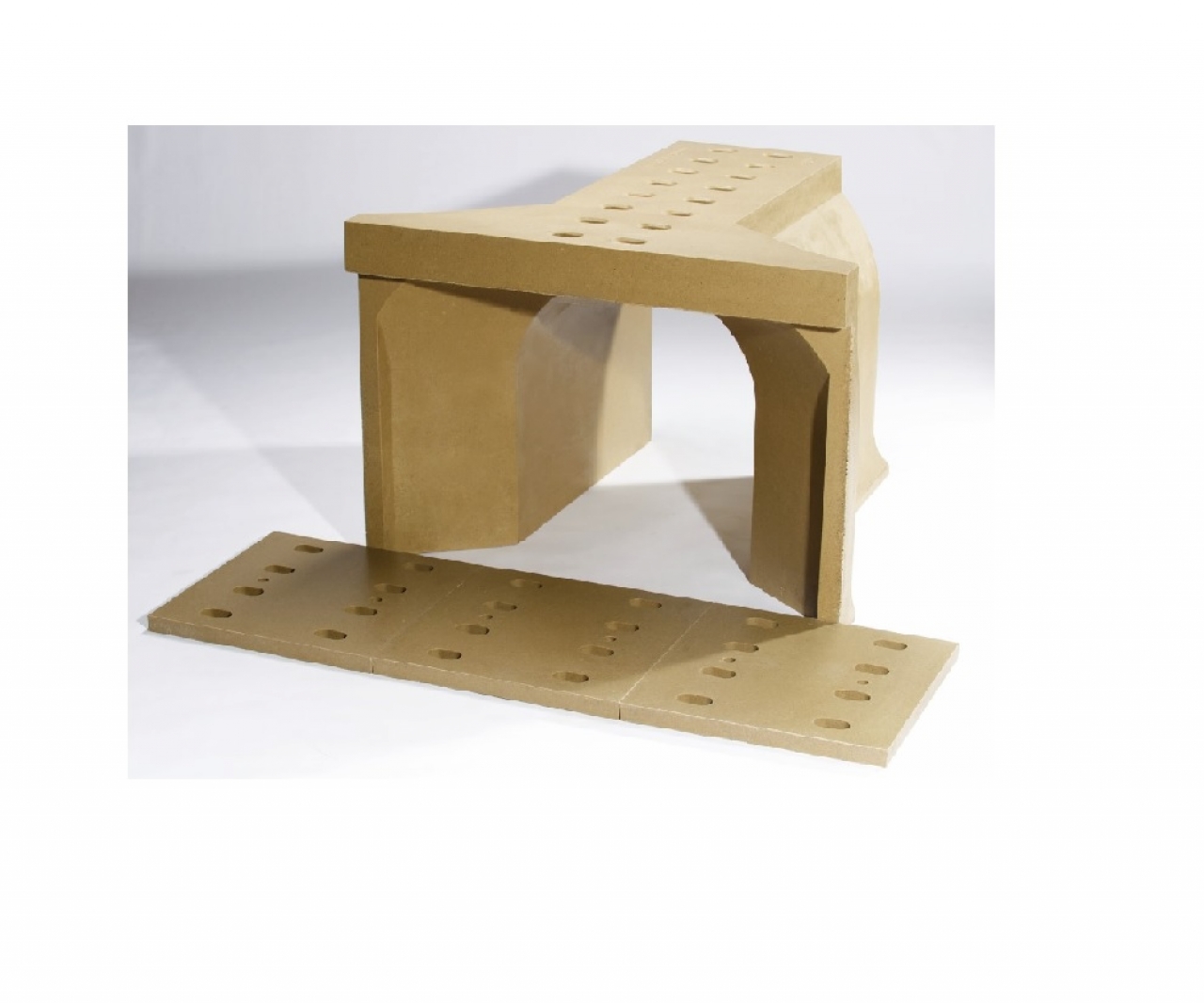

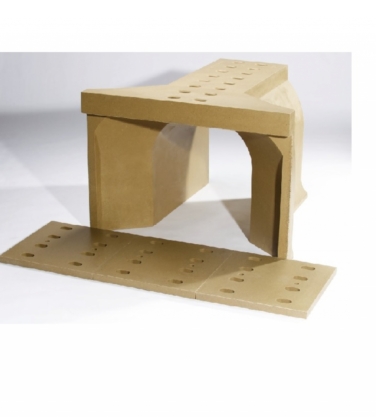

Ingangselement
| soort | lengte<br>(cm) | breedte<br> (cm) | hoogte<br>(cm) |
|---|---|---|---|
| Ingangselement t.b.v. inleiden van fauna in tunnels | 100 | 100 | 72 |
| verlengelement met sleufopeningen | 50 | 67 | 72 |
| Aansluitgeleidewand links | 100 | 30 | 72 |
| Aansluitgeleidewand rechts | 100 | 30 | 72 |
| klimaatbodemplaat | 48 | 48 | 3 |
| adapterplaat dicht | 5 | 58 | 30 |
| EGE 1000 (alternatief indien inbouwdiepte een probleem is) | 40 | 100 | 51.5 |

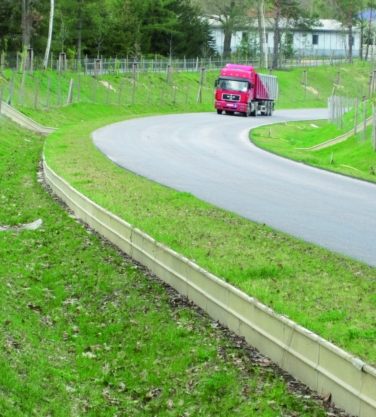

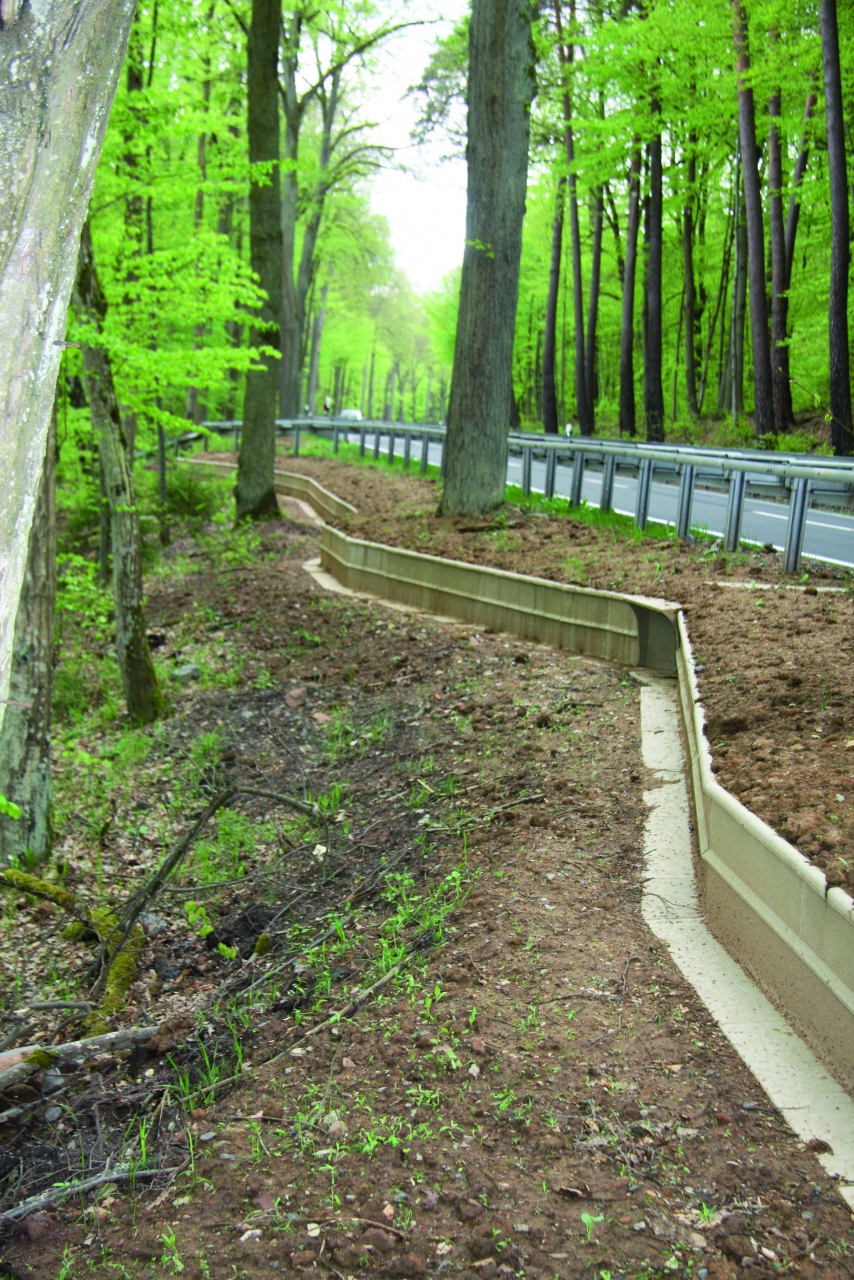

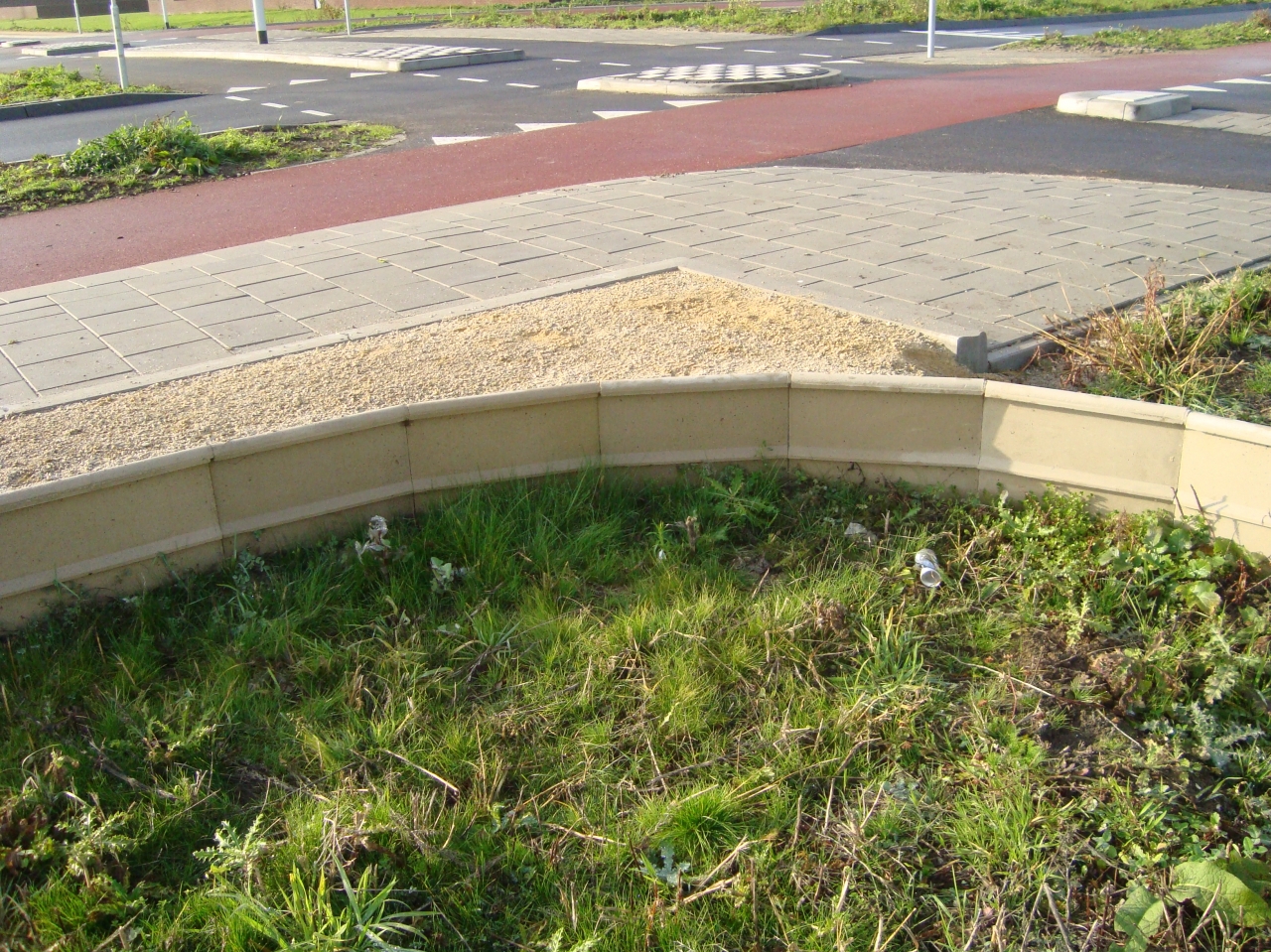

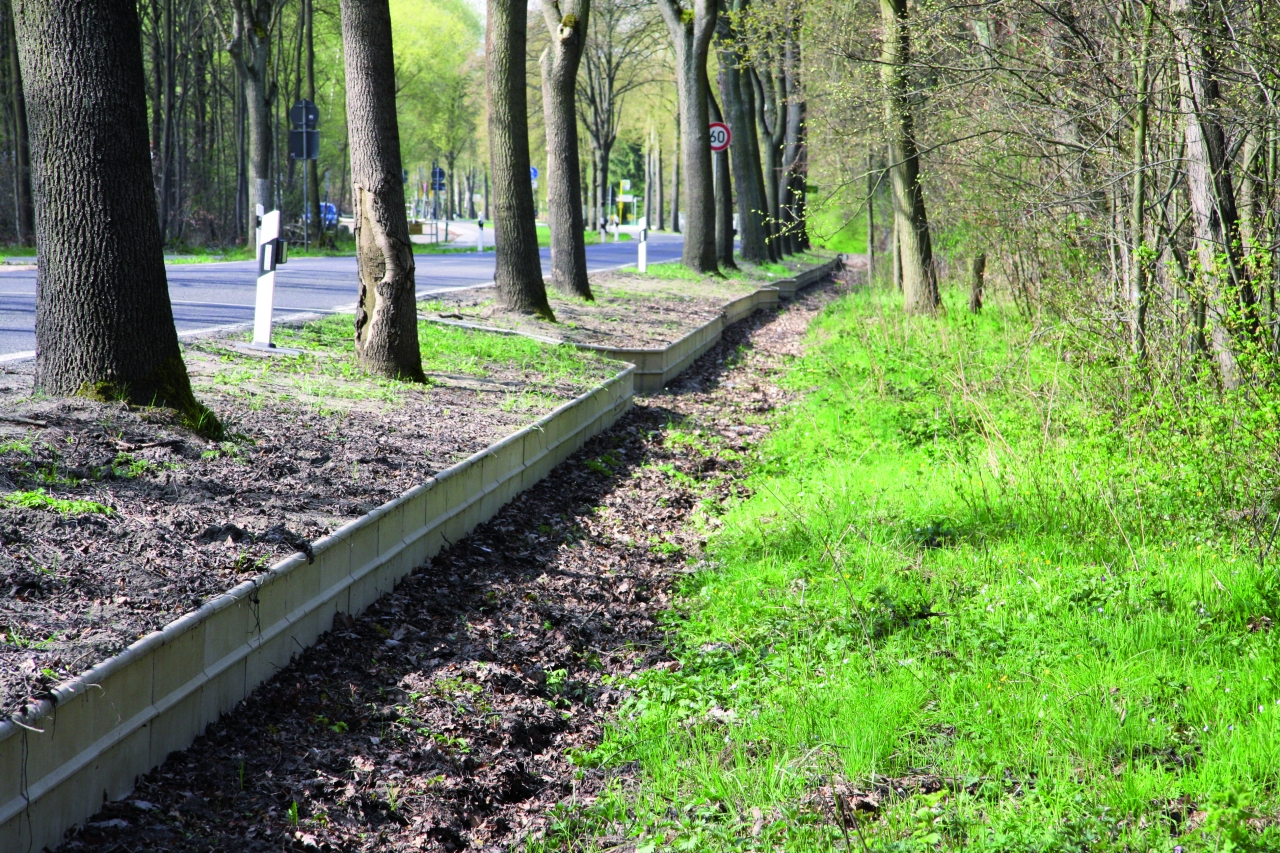

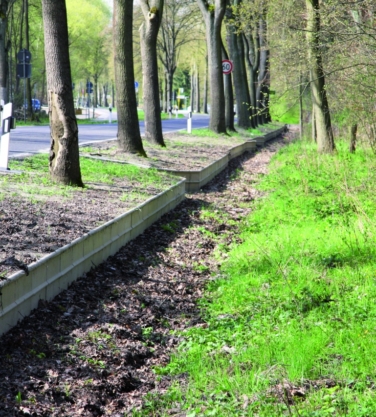

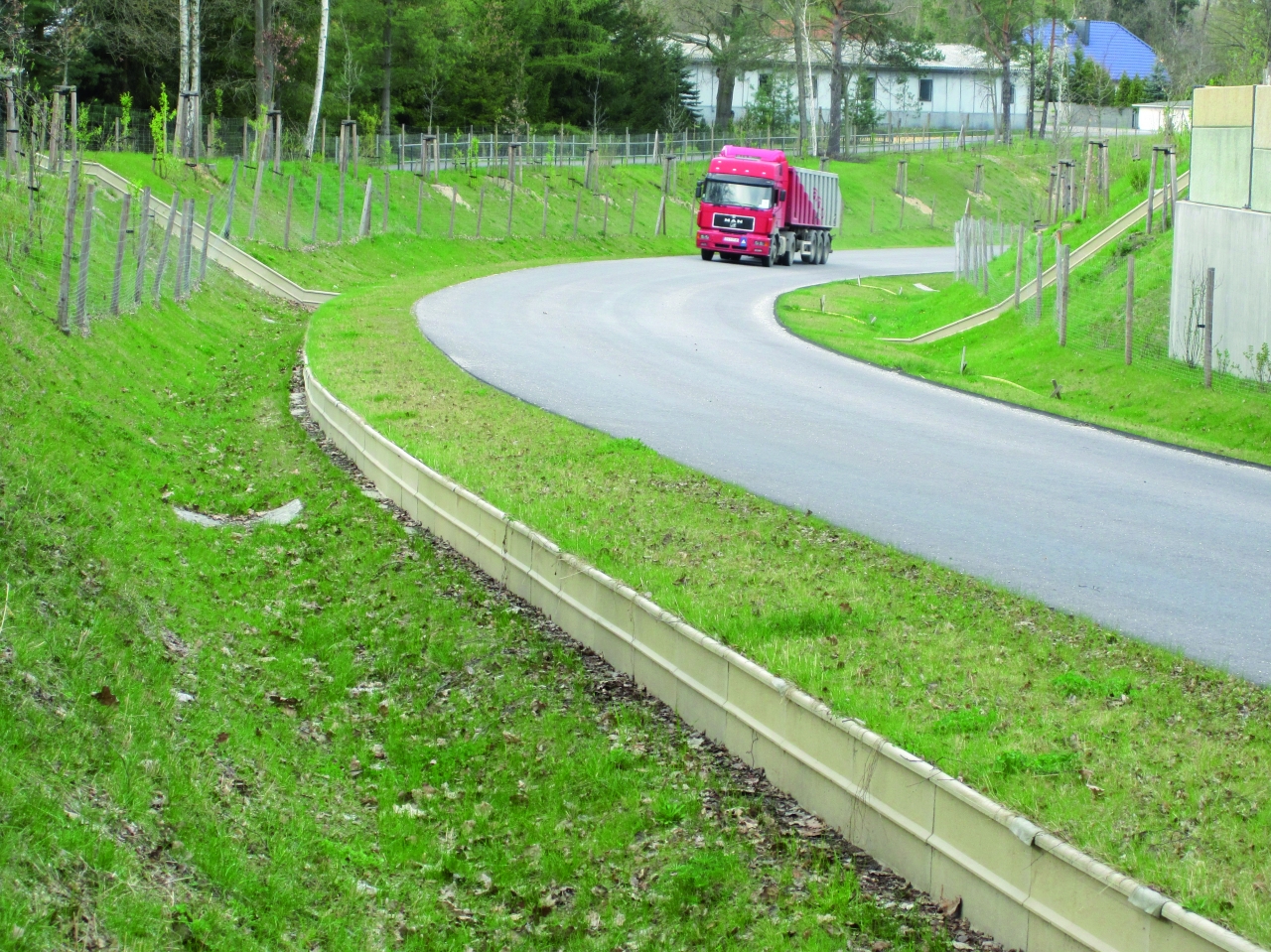

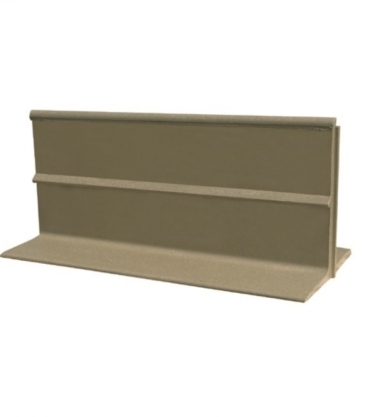

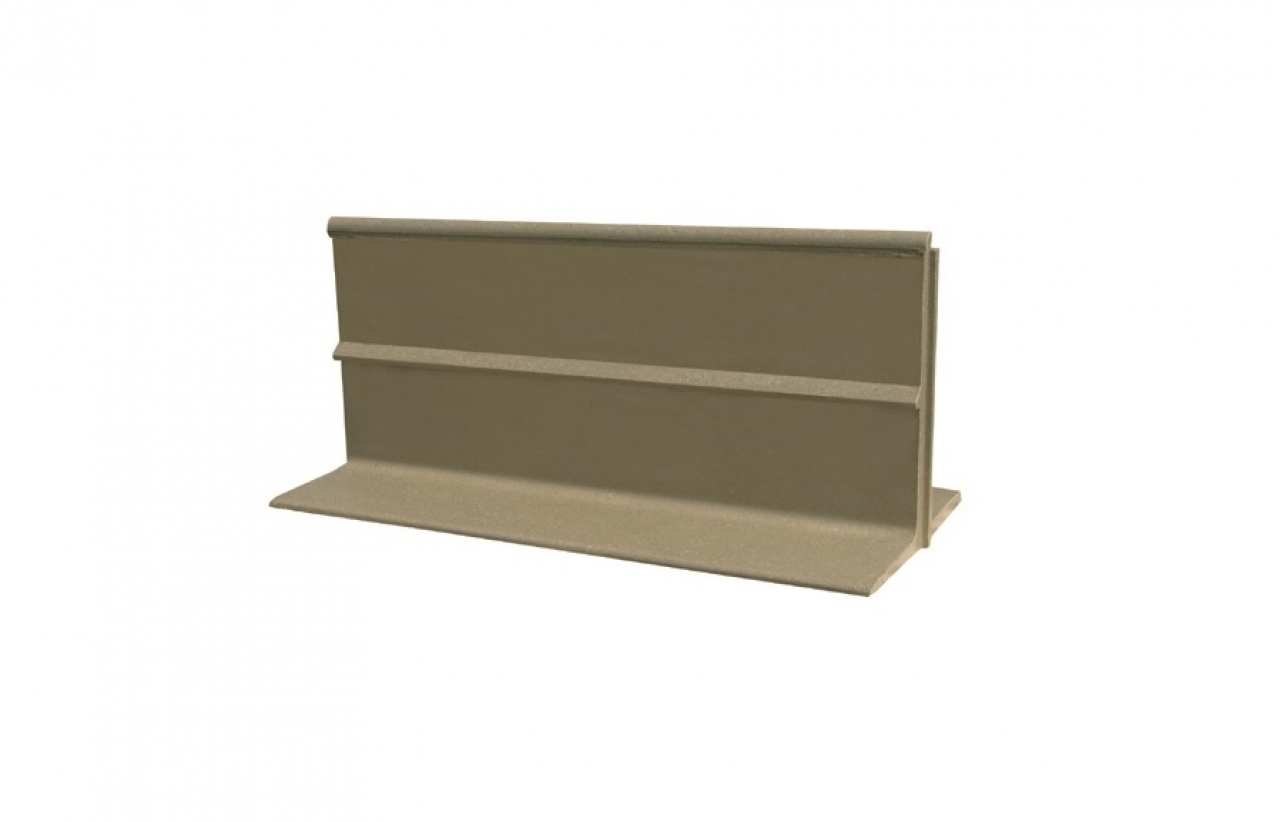

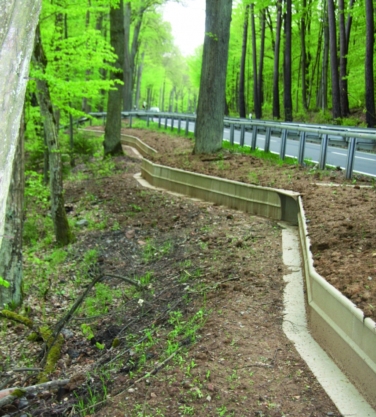

Geleidingswand
Voor een veilige oversteek via de Giraco amfibietunnel is het noodzakelijk dat naast de weg gelegen terreinen worden afgebakend met geleidewanden, welke ervoor zorgdraagt dat de dieren naar de tunnel worden geleid.
| type | soort | lengte<br>(cm) | breedte<br> (cm) | hoogte<br>(cm) |
|---|---|---|---|---|
| LEP100S 5º | stijgend | 50 | 45 | 45 |
| LEP100F 5º | dalend | 50 | 45 | 45 |
| LEP100I inw. 11.25º | afgeschuind | 50 | 45 | 45 |
| LEP100A uitw. 11.25º | afgeschuind | 50 | 45 | 45 |
| LEP100 | laag | 100 | 50 | 45 |
Keiformaat impressies
-
1/33

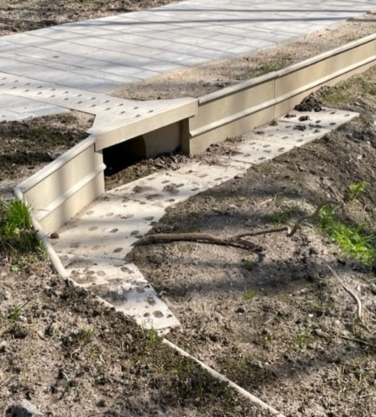

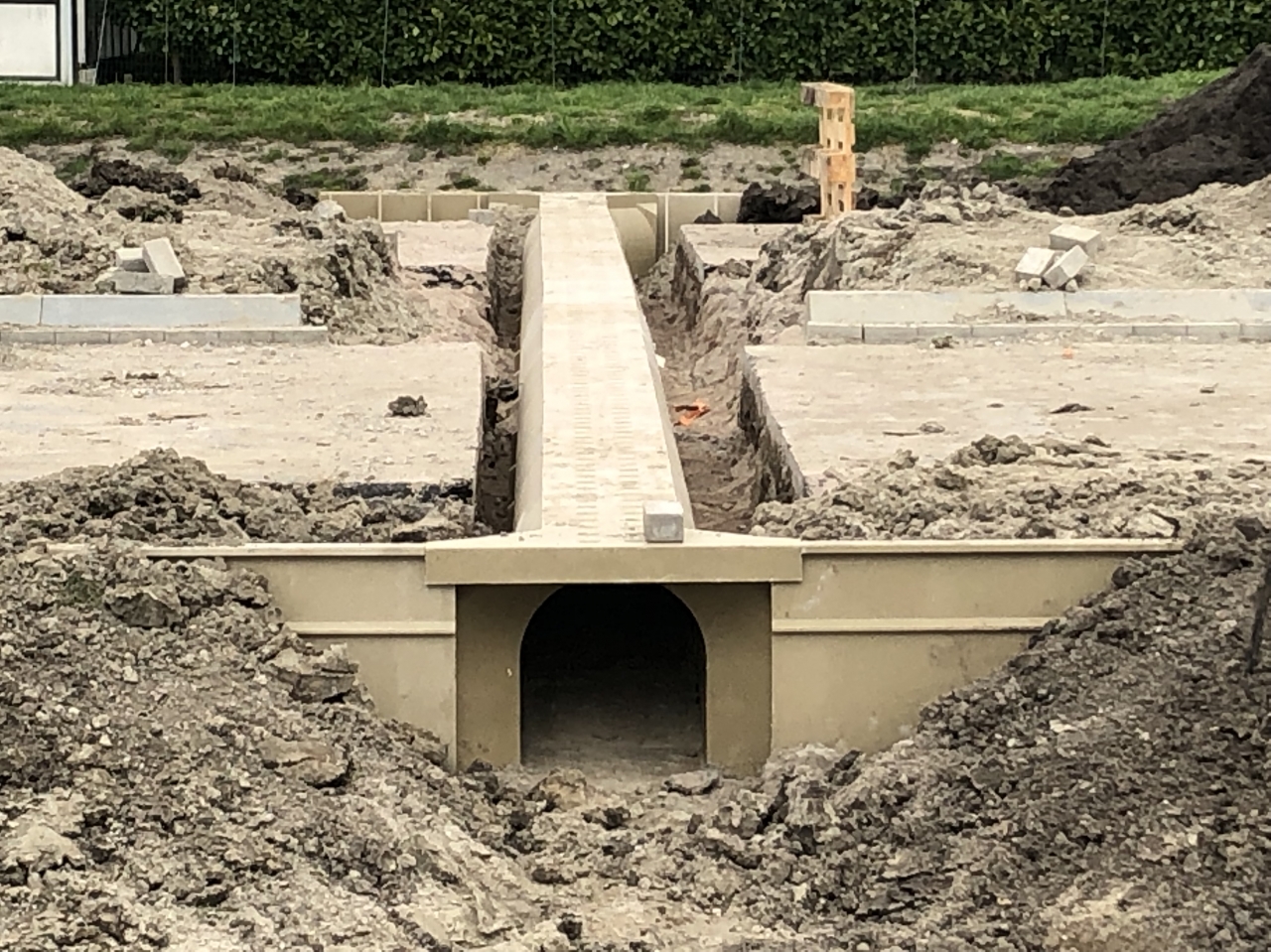

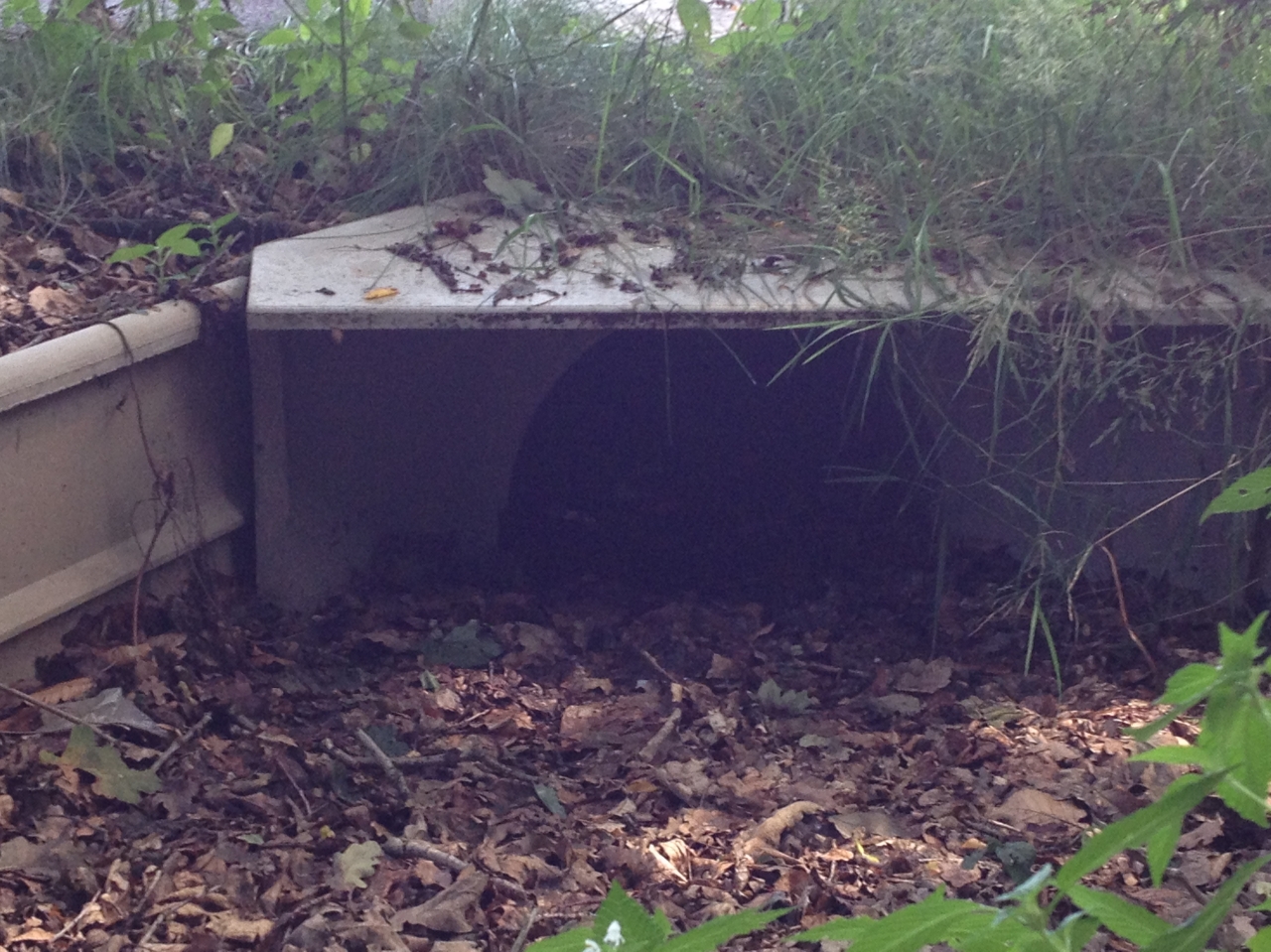

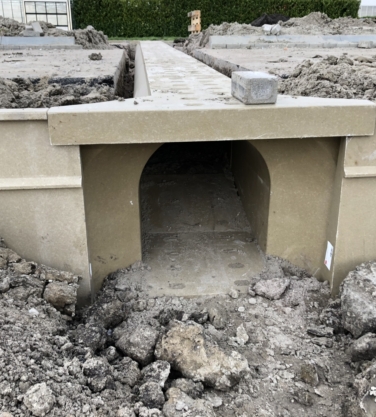

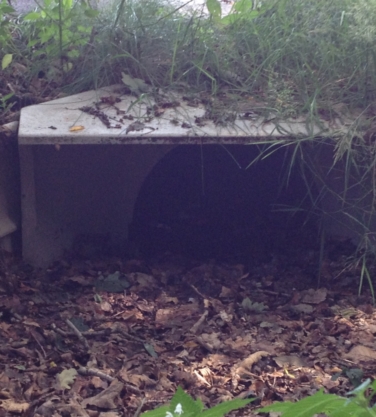

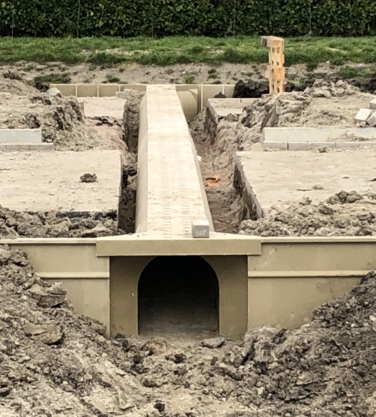

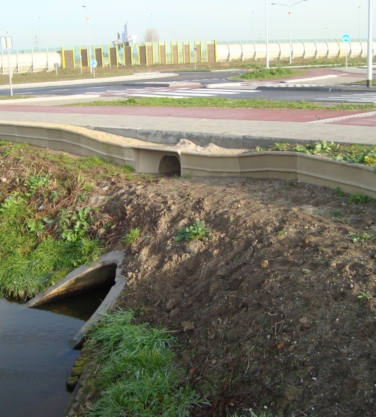

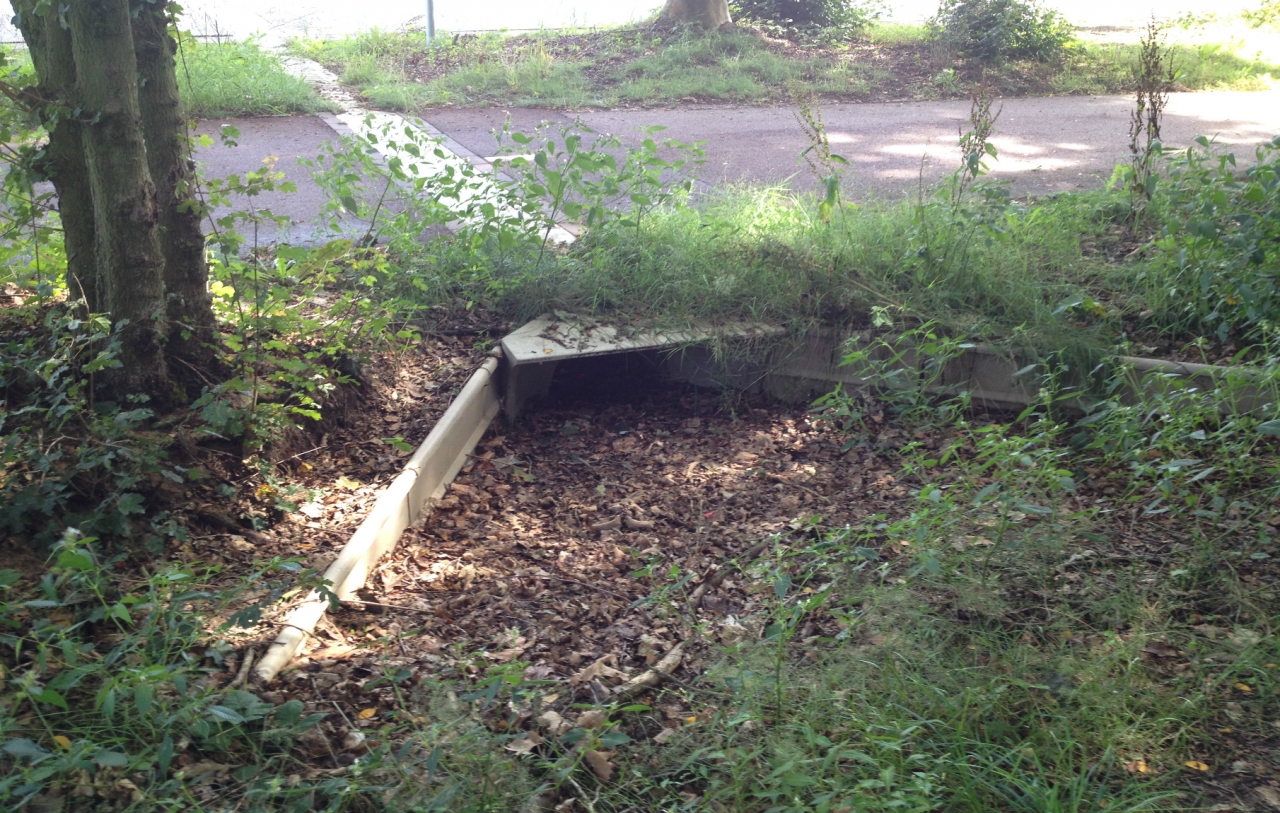

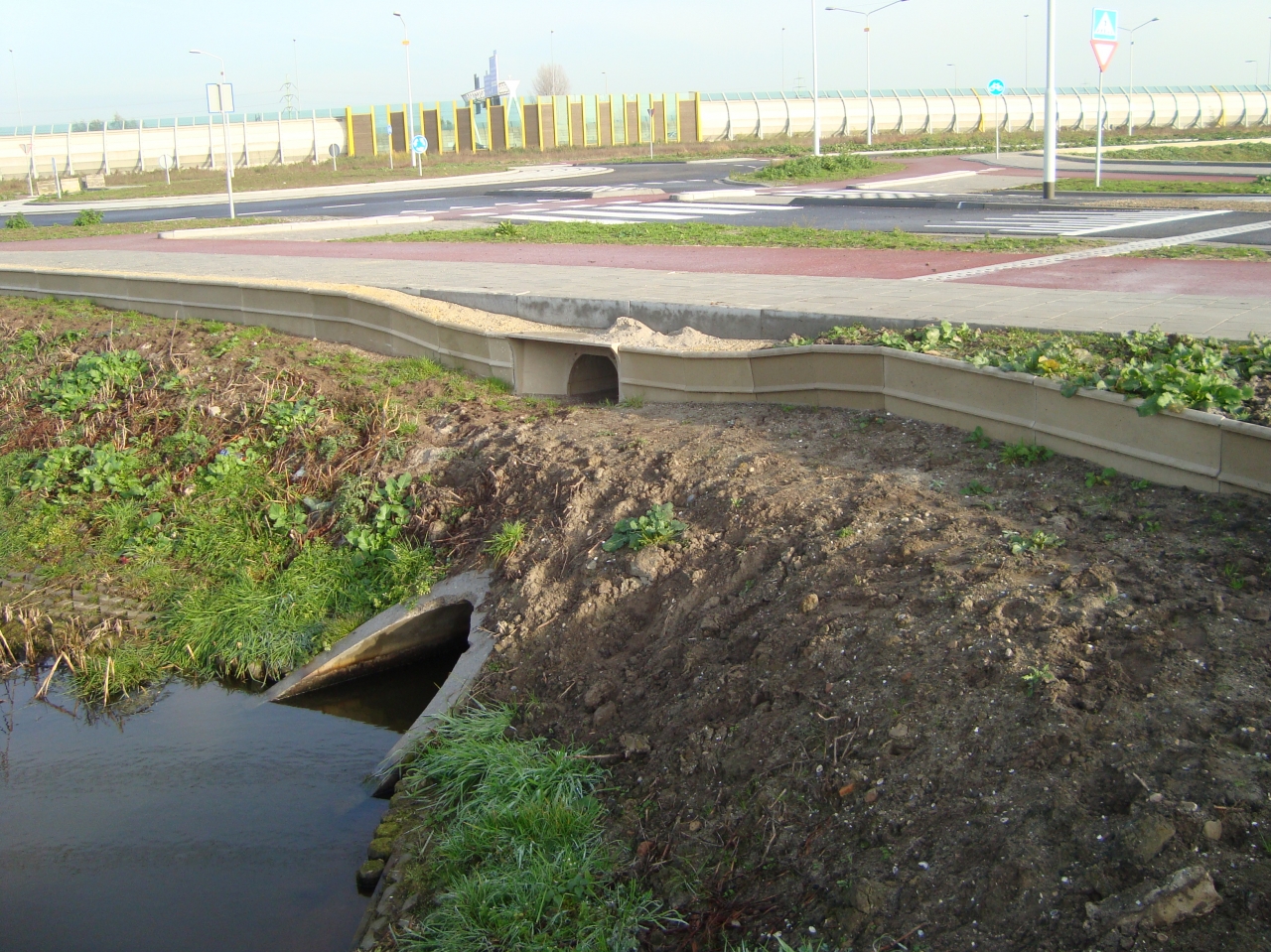

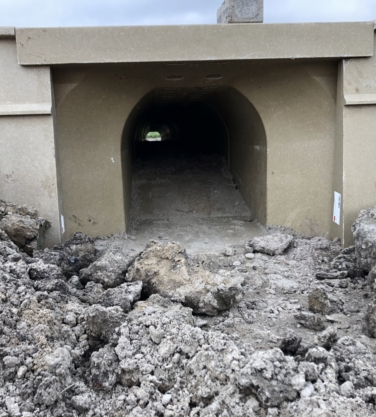

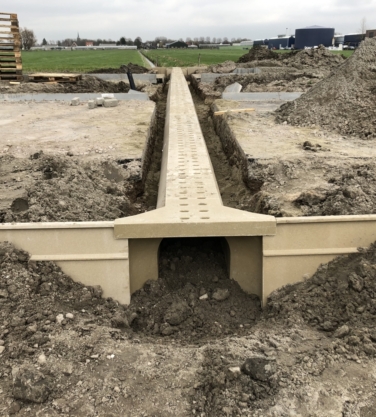

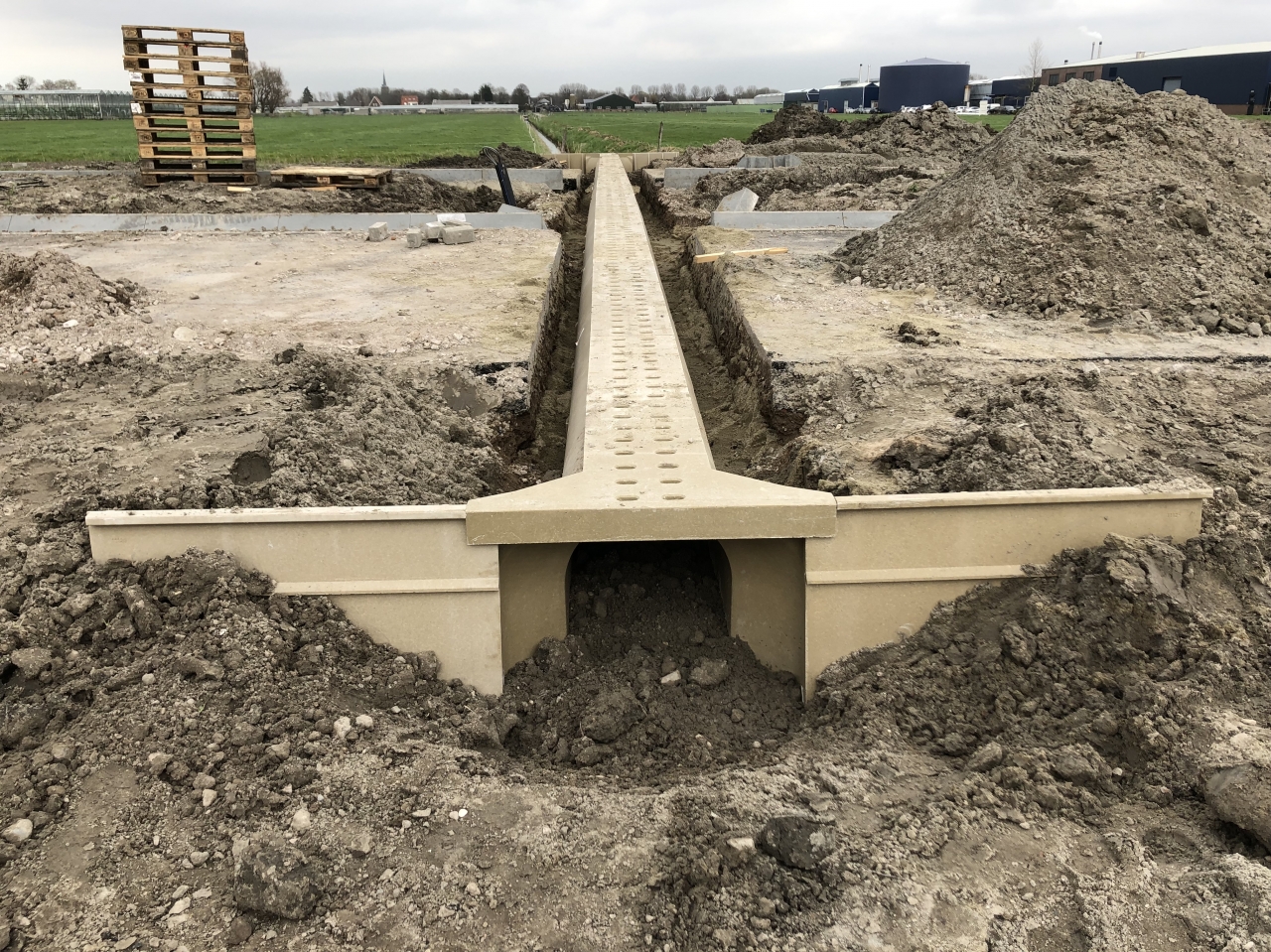

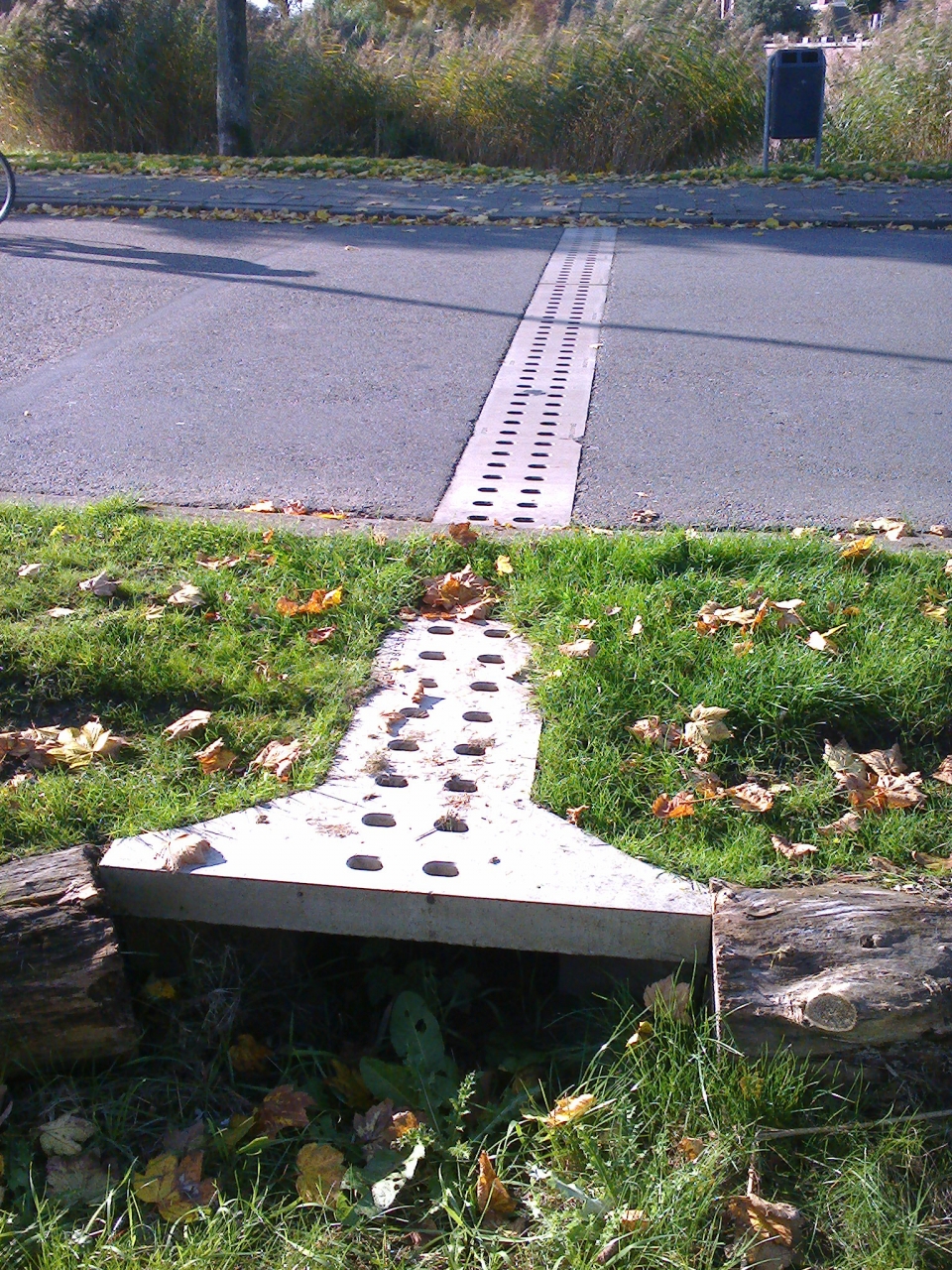

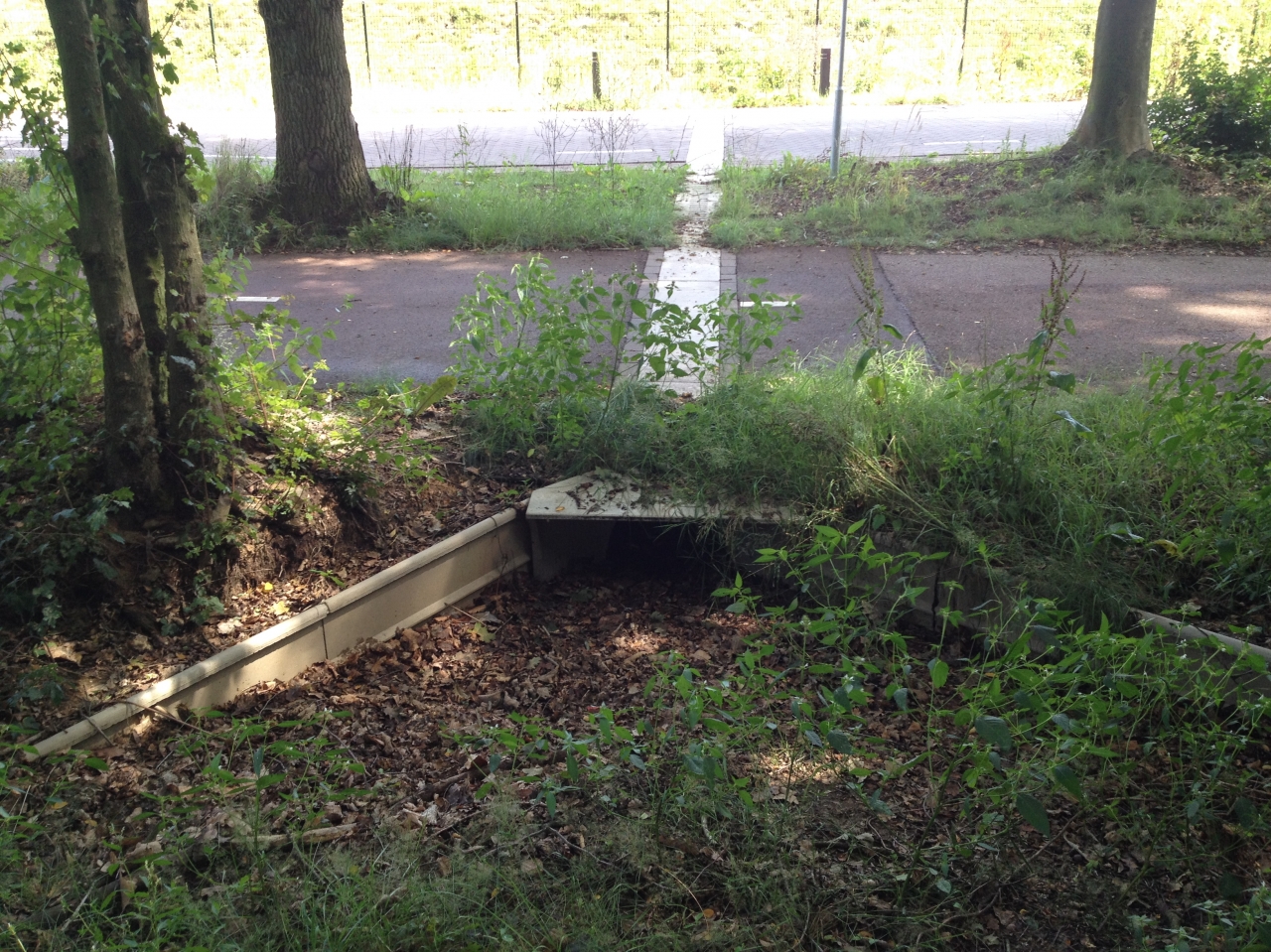

Papendrecht, Andoornlaan Giraco Ingangselement en geleidingswand
-
2/33

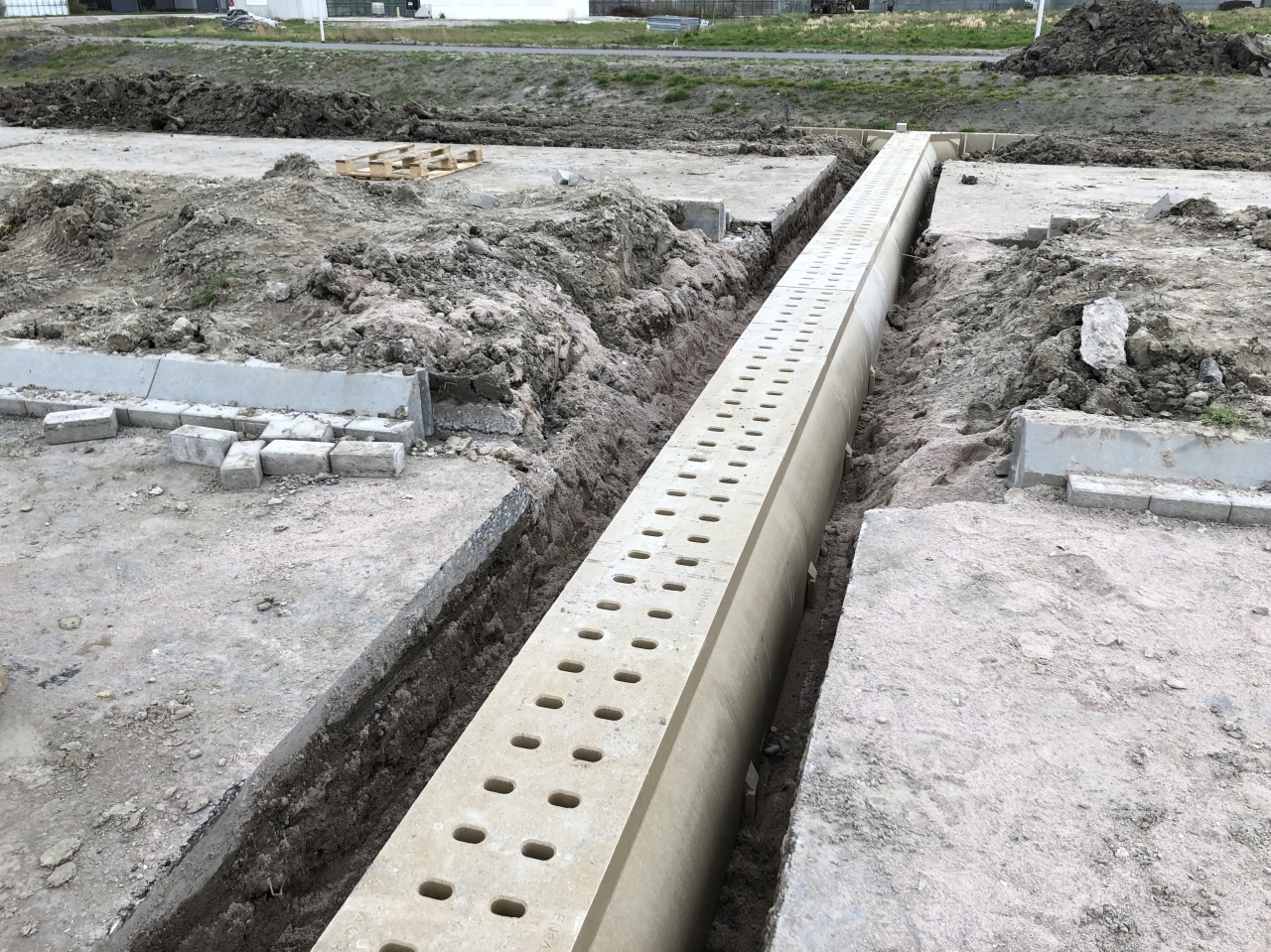

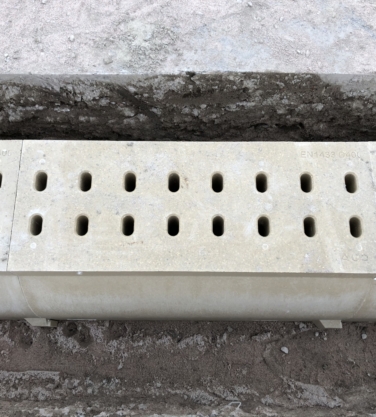

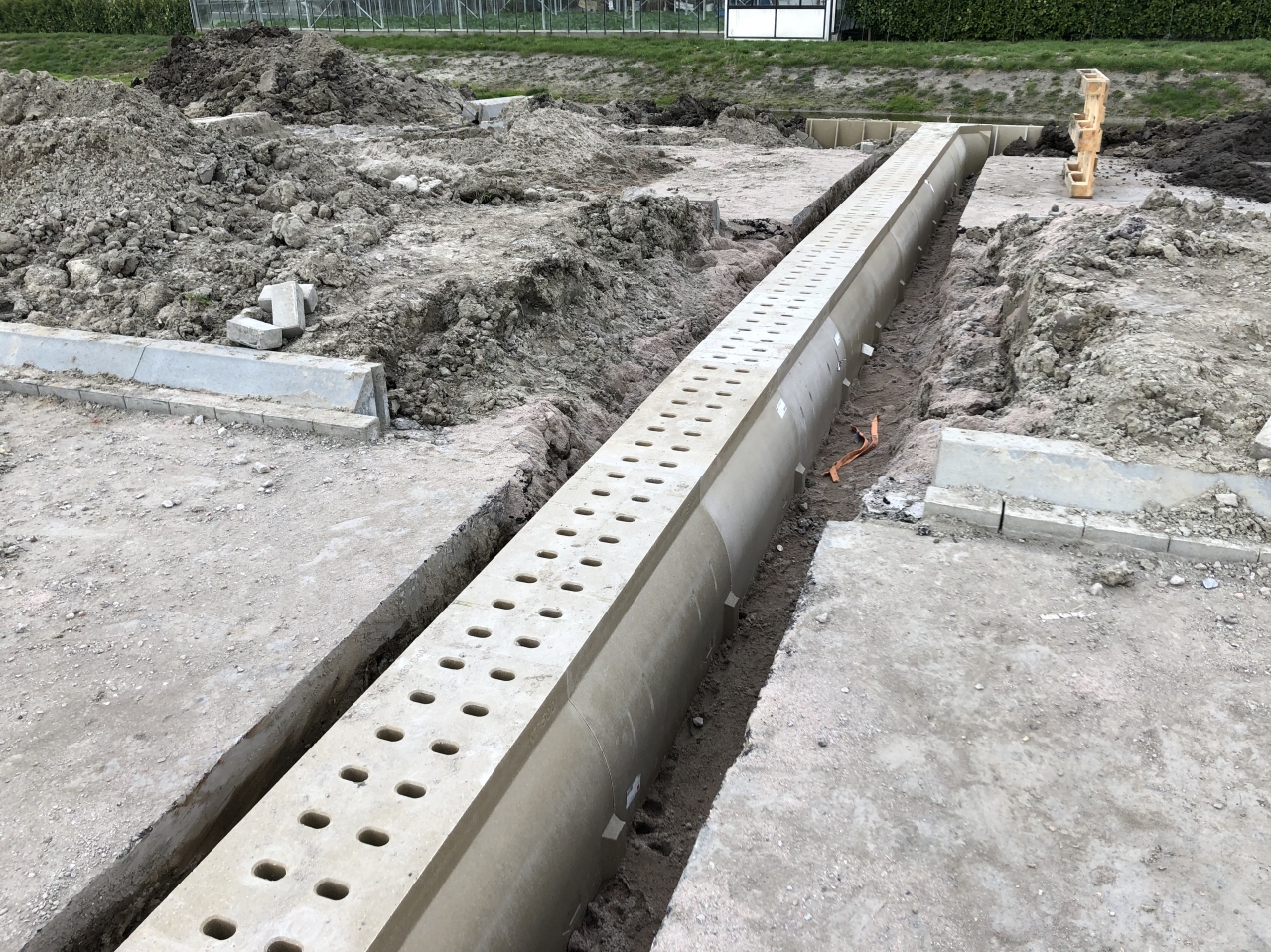

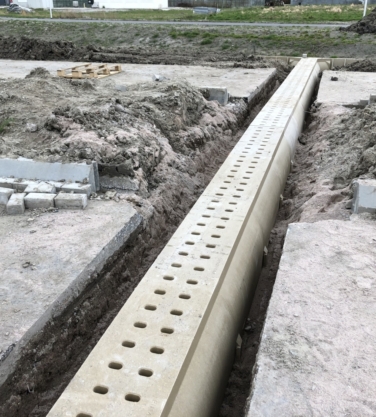

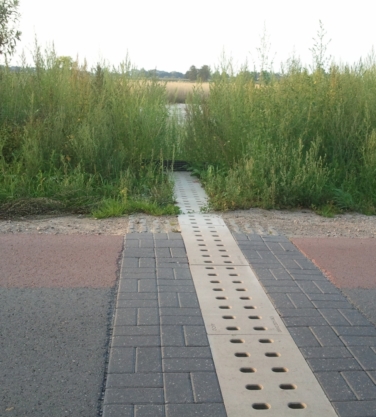

Papendrecht, Andoornlaan Giraco Amfibietunnel
-
3/33

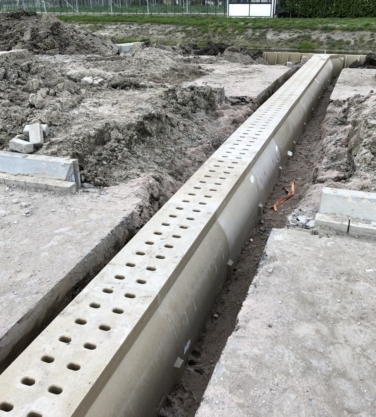

Papendrecht, Andoornlaan Giraco Amfibietunnel
-
4/33

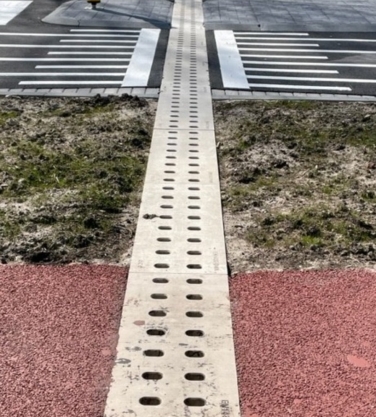

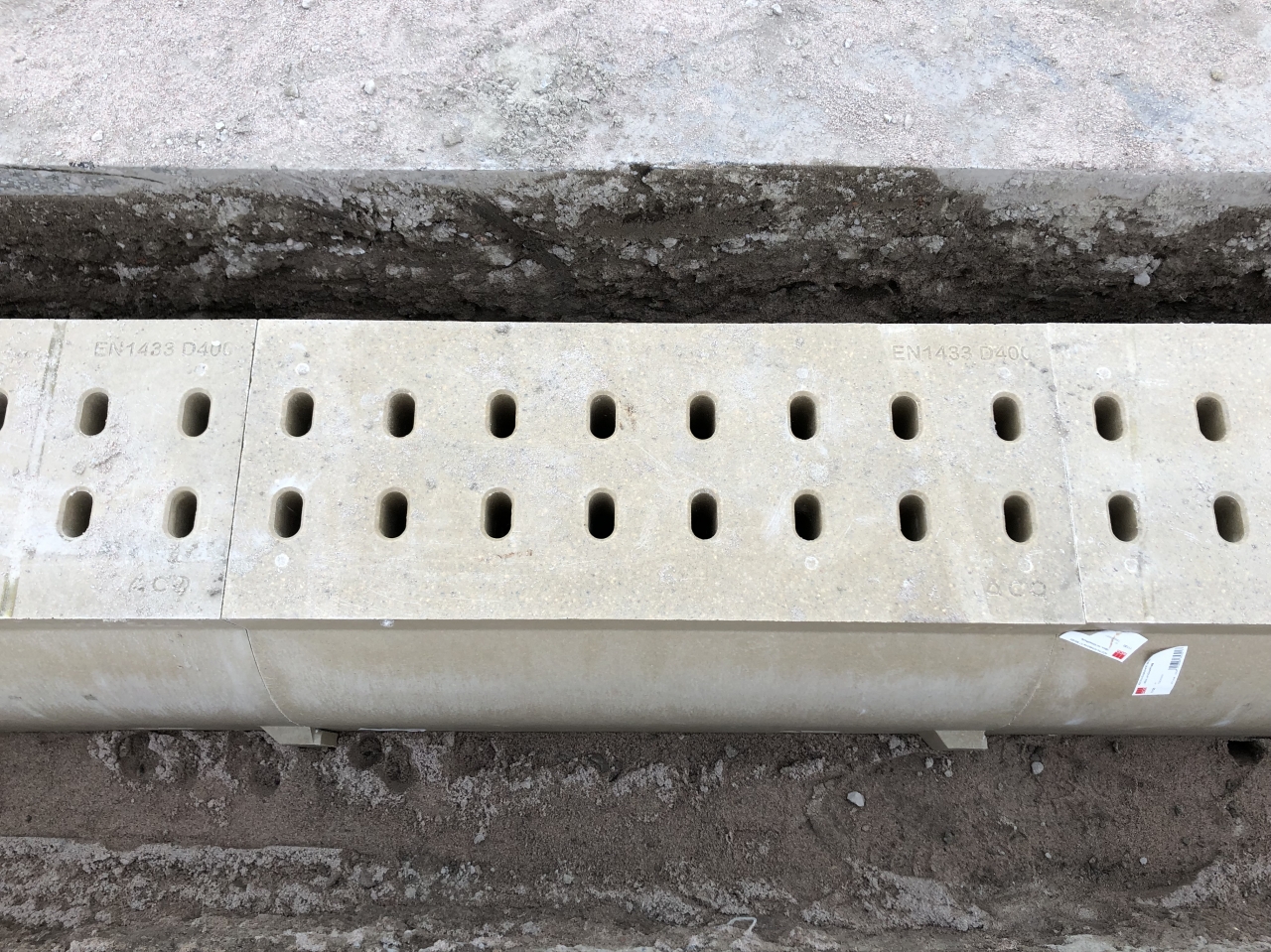

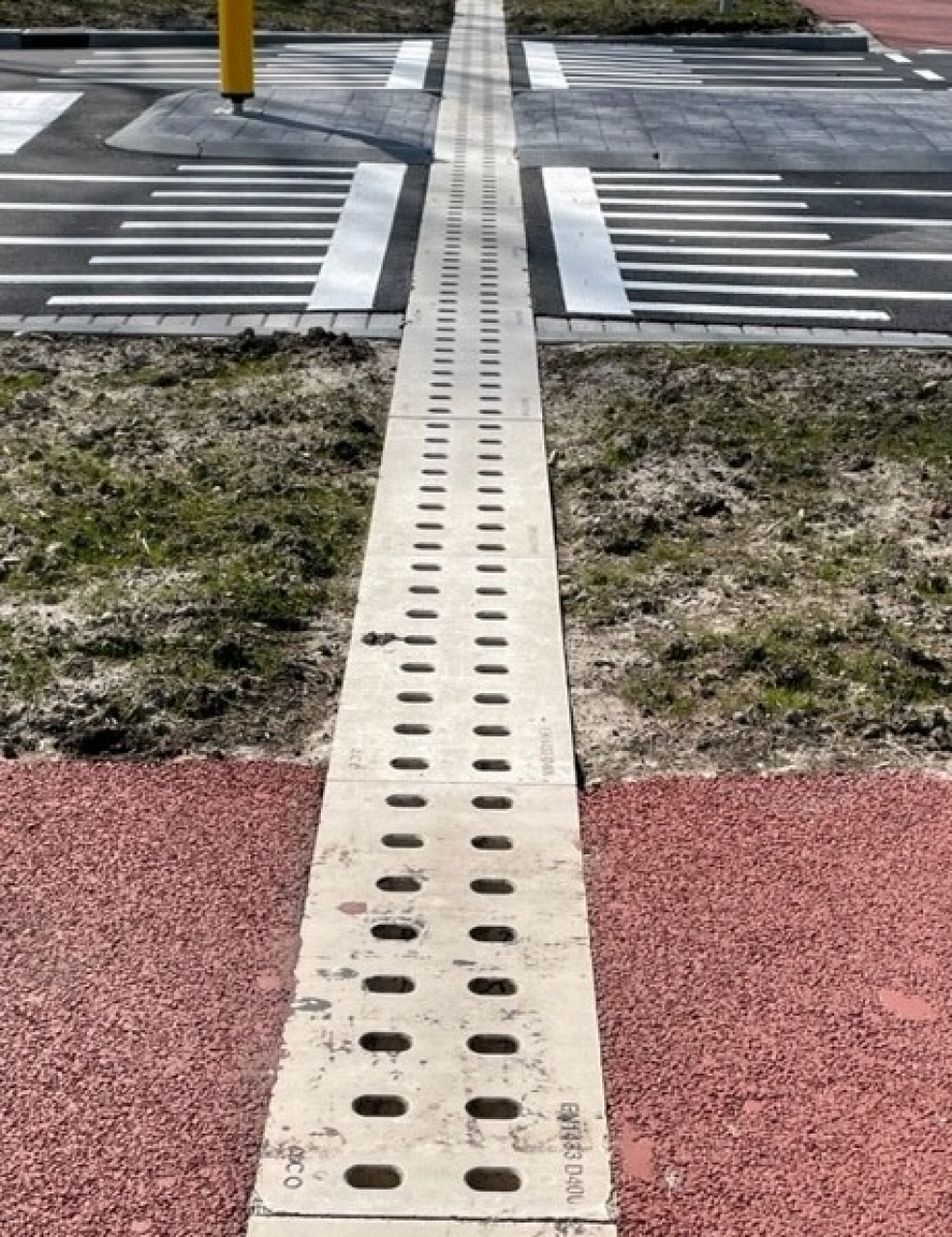

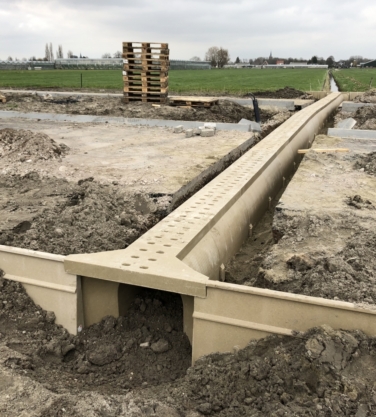

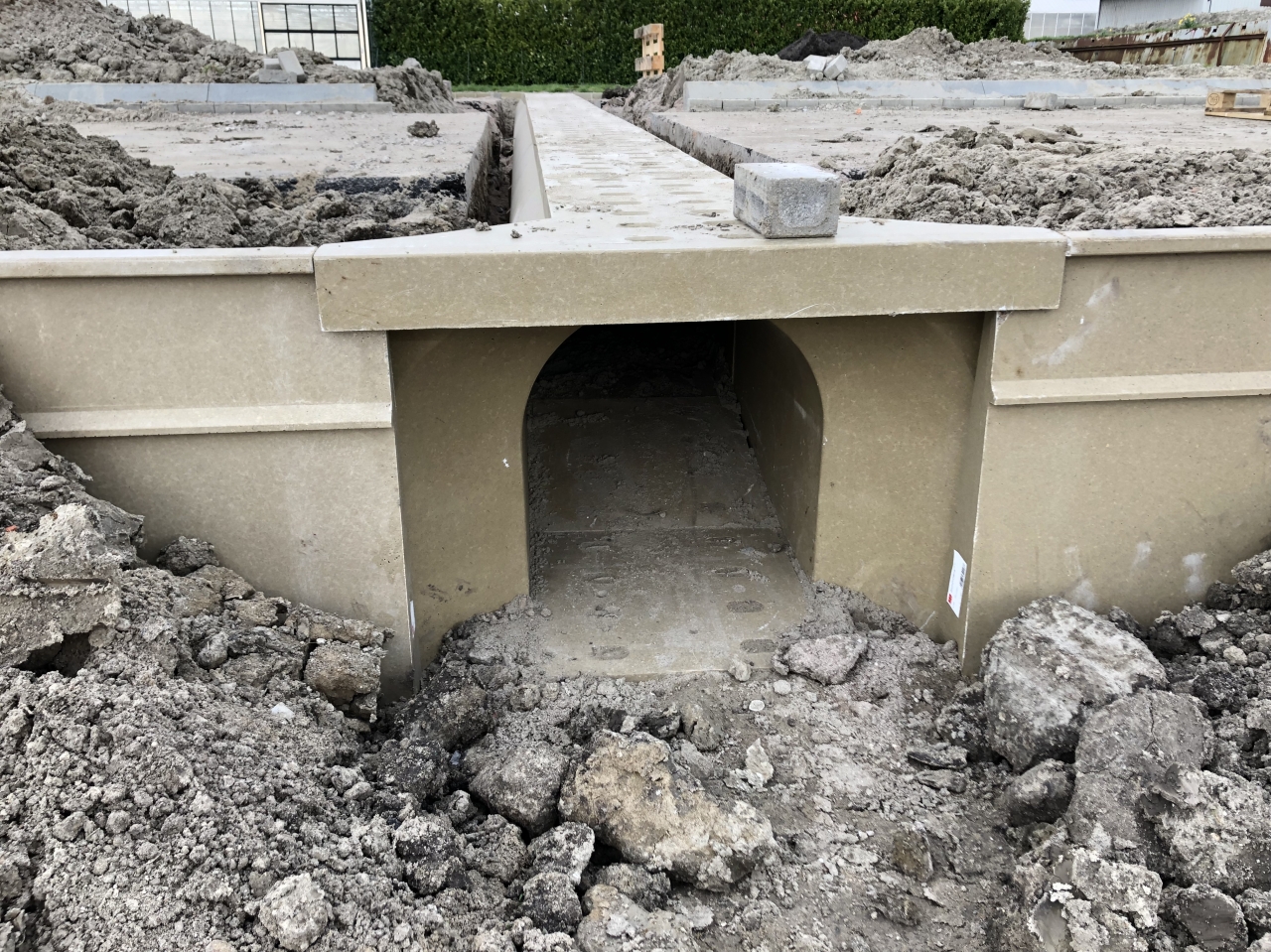

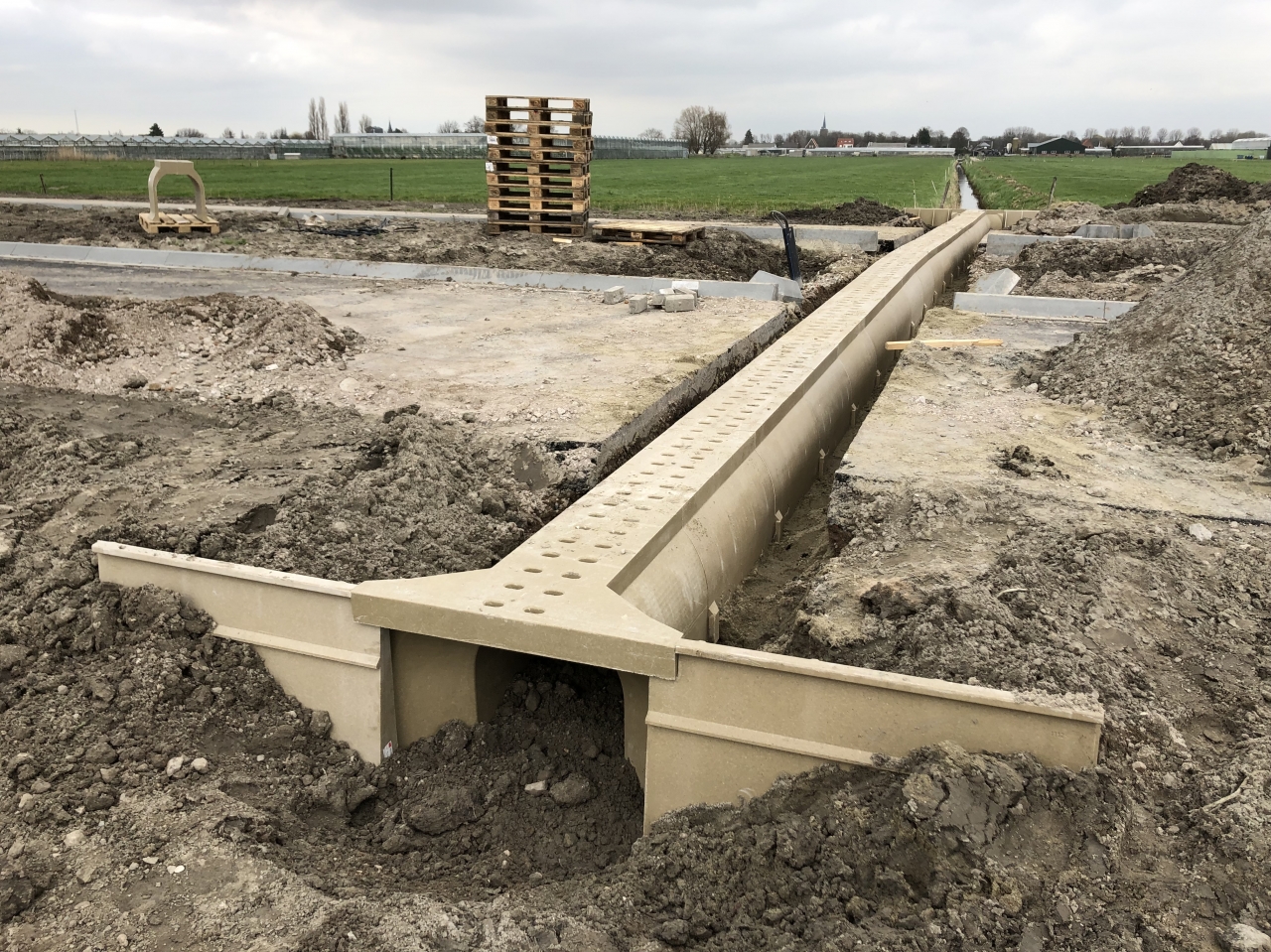

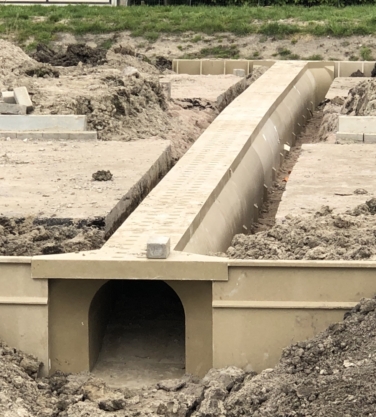

Pijnacker, Giraco amfibietunnel GAT 500
-
5/33
Pijnacker, Giraco amfibietunnel GAT 500
-
6/33
Pijnacker, Giraco amfibietunnel GAT 500
-
7/33
Pijnacker, Giraco amfibietunnel GAT 500
-
8/33
Pijnacker, Giraco amfibietunnel GAT 500
-
9/33
Pijnacker, Giraco amfibietunnel GAT 500
-
10/33
Pijnacker, Giraco amfibietunnel GAT 500
-
11/33
Pijnacker, Giraco amfibietunnel GAT 500
-
12/33
Pijnacker, Giraco amfibietunnel GAT 500
-
13/33

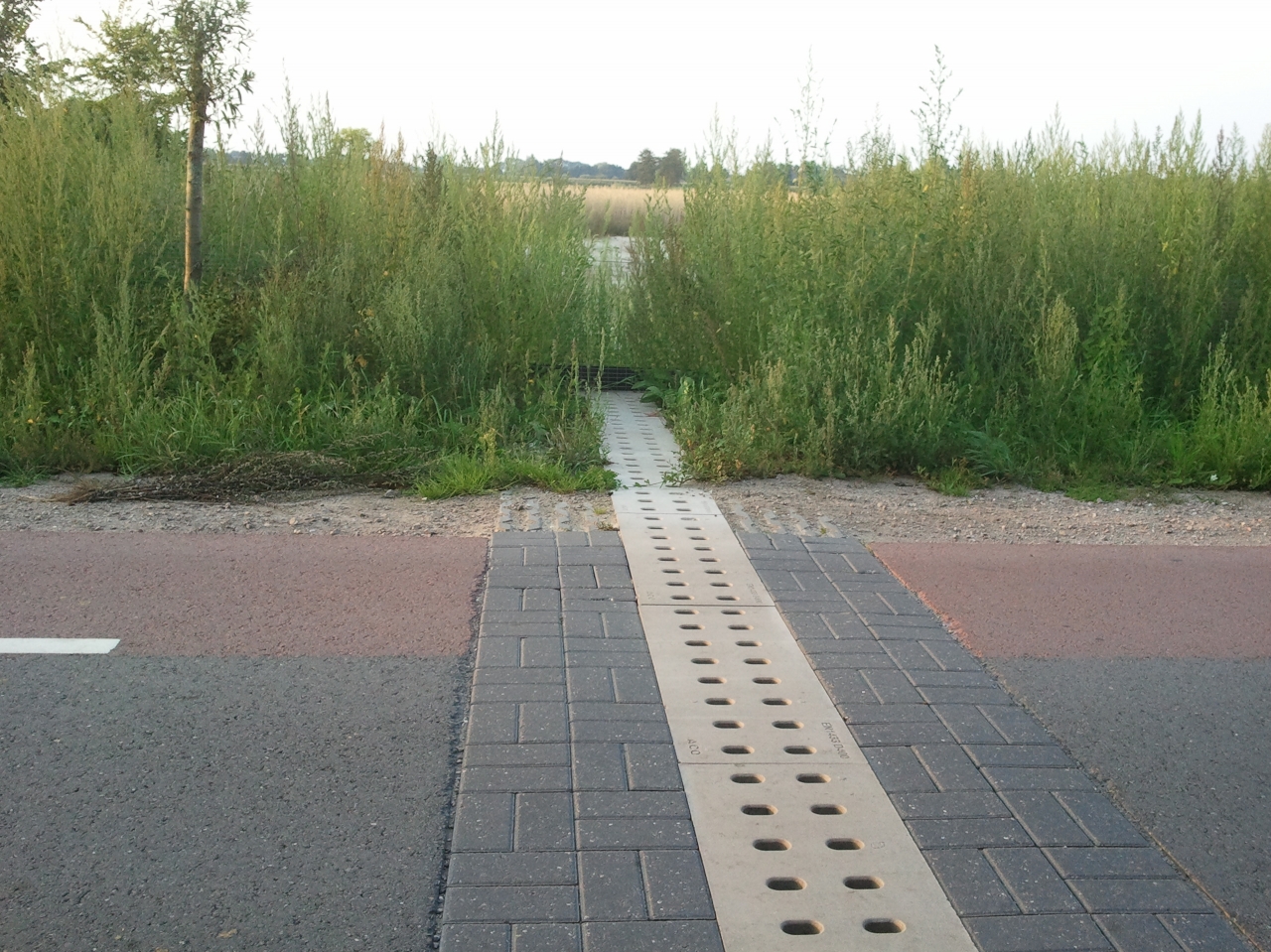

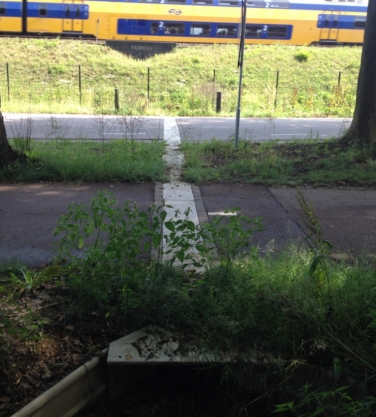

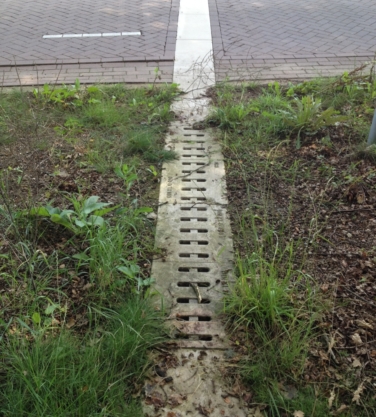

Eindhoven, amfibiegoot
-
14/33
Eindhoven, amfibiegoot
-
15/33
Eindhoven, amfibiegoot
-
16/33
Eindhoven, amfibiegoot
-
17/33
Eindhoven, amfibiegoot
-
18/33
Giraco Amfibietunnel
-
19/33
Giraco Amfibietunnel
-
20/33
Ingangselement
-
21/33

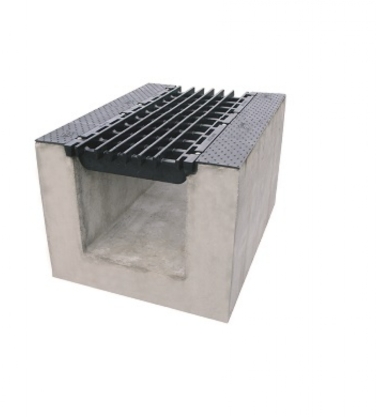

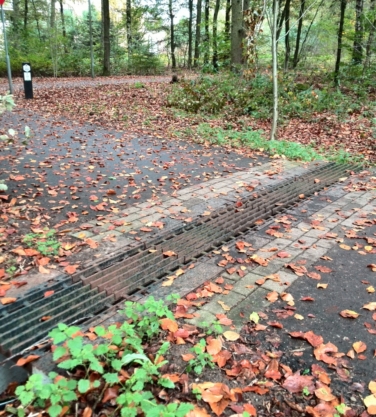

Opvanggoot SR400G
-
22/33

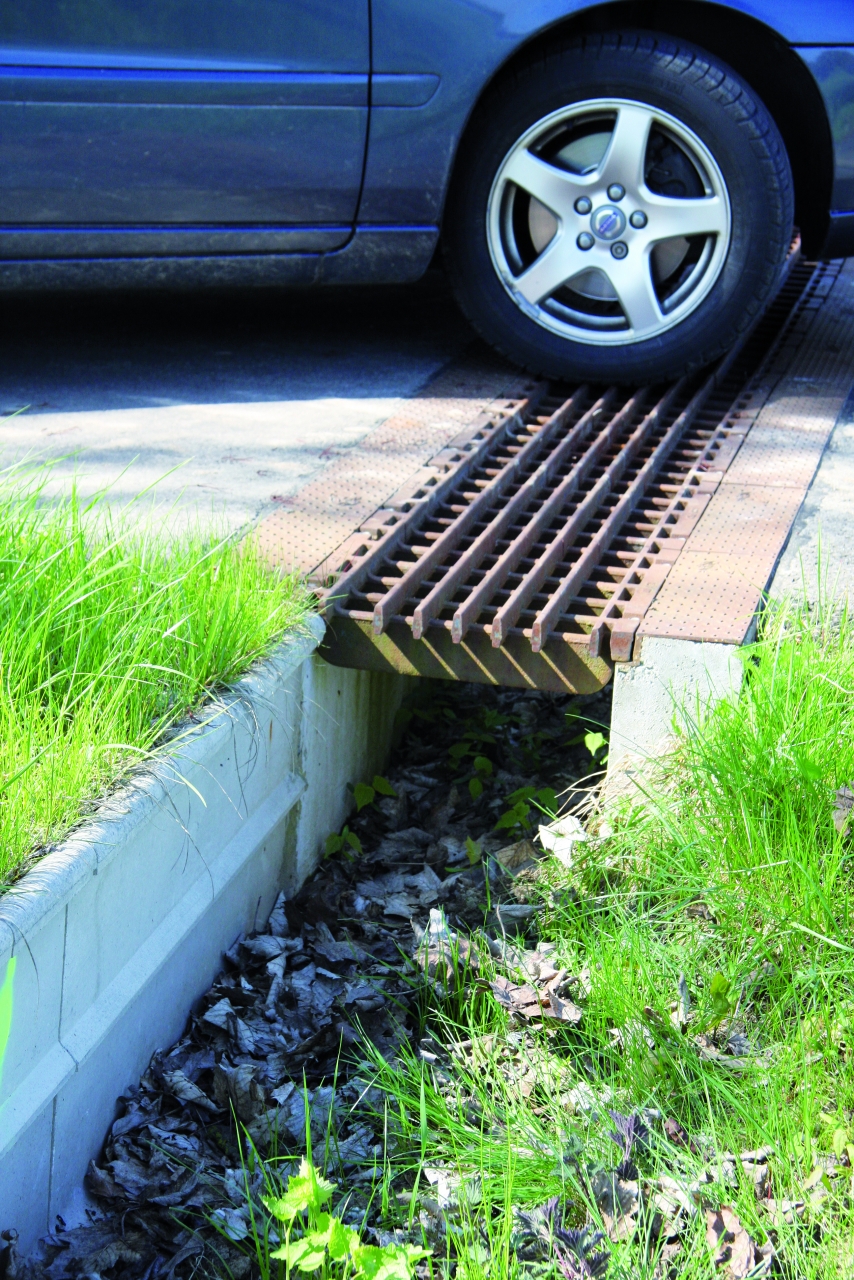

Opvanggoot
-
23/33

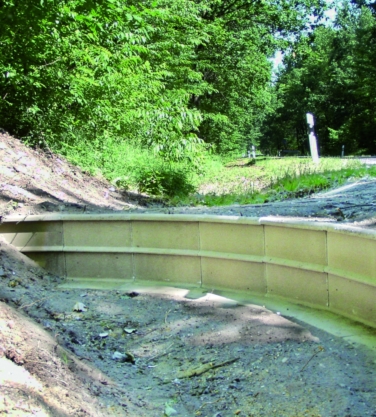

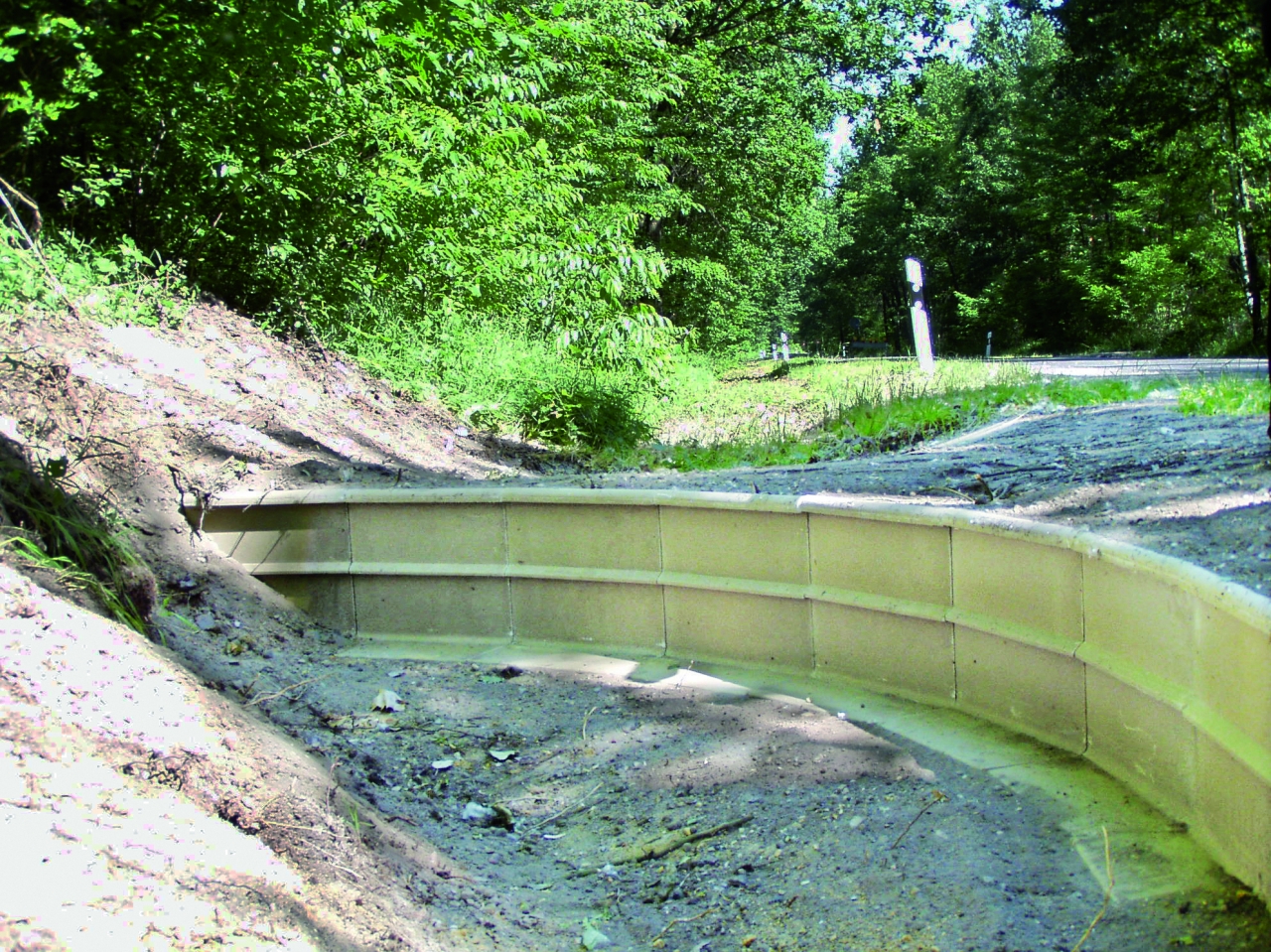

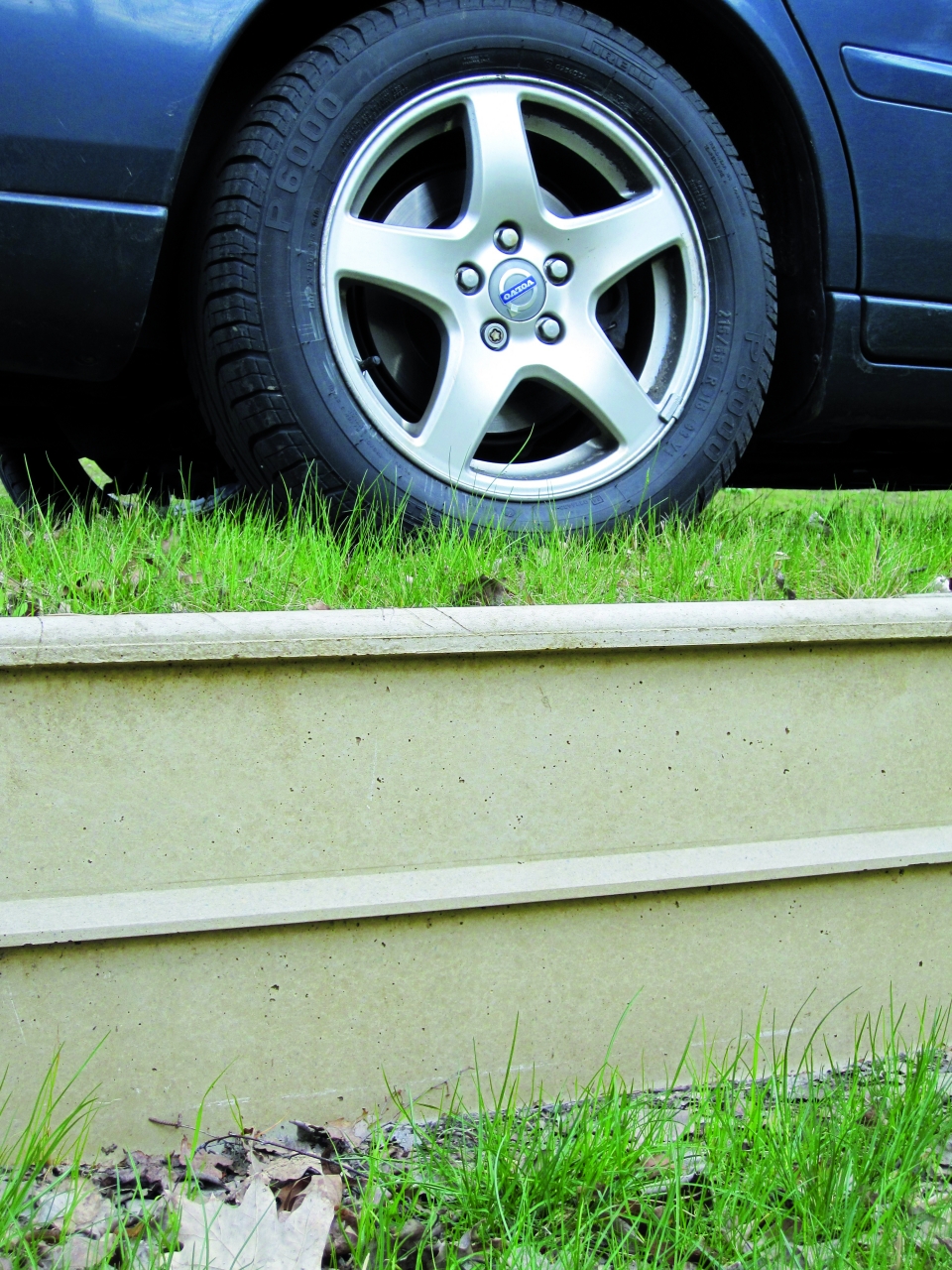

Geleidingswand
-
24/33
Geleidingswand
-
25/33
Geleidingswand
-
26/33
Geleidingswand
-
27/33
Geleidingswand
-
28/33
Geleidingswand
-
29/33
Geleidingswand
-
30/33
Ingangselement
-
31/33
Tunnelelement
-
32/33
Geleidewand
-
33/33
Stopelement
