Roostergoten

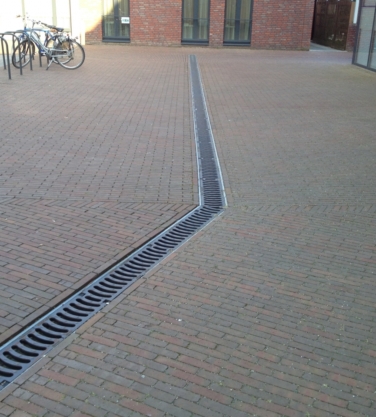

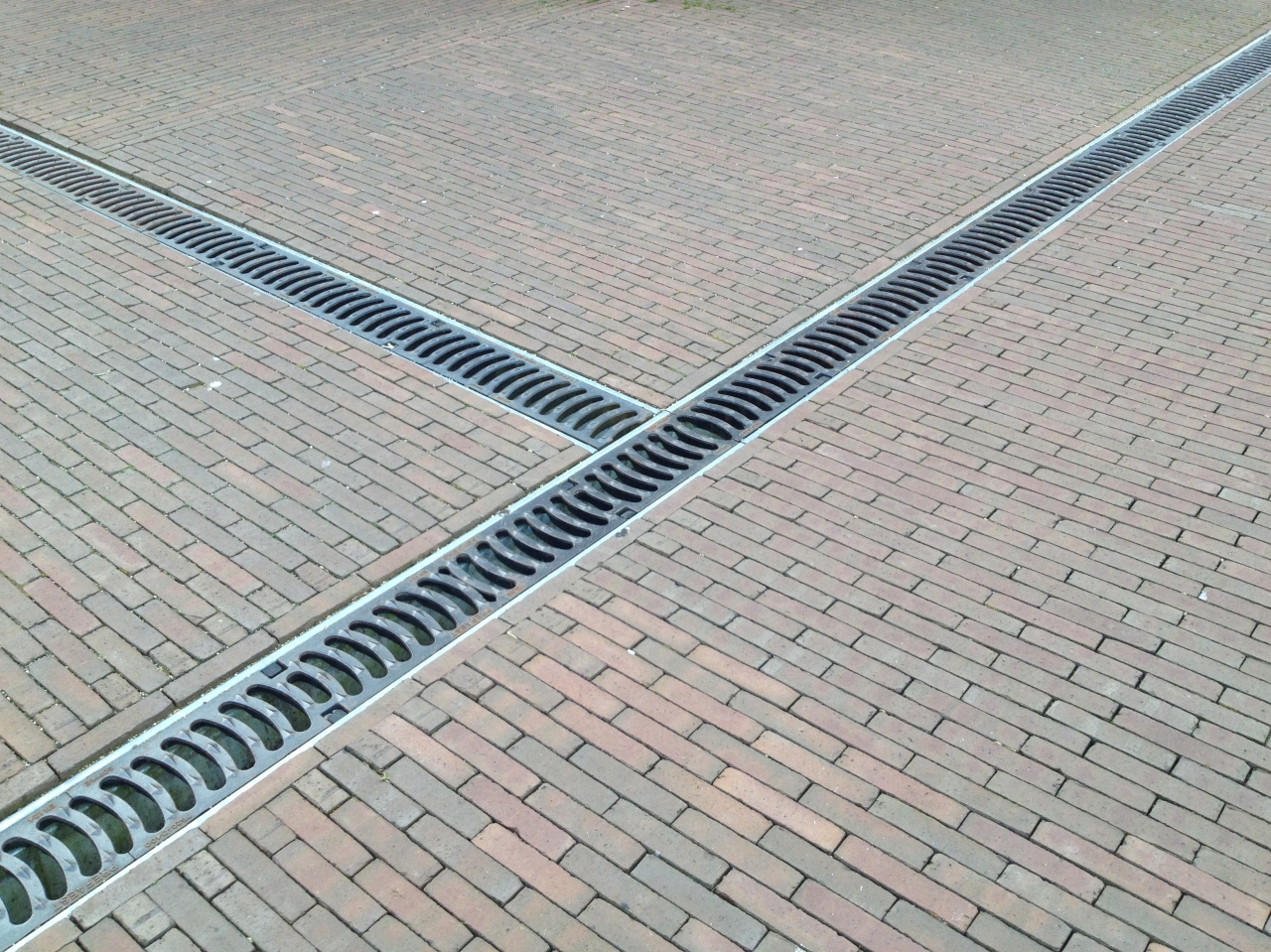

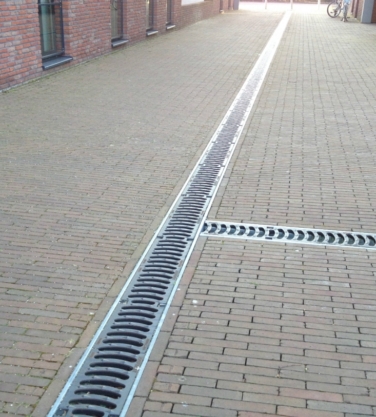

GRI-11 goten Oranjeplaats Schoonhoven 10-1140B (7)a.jpg

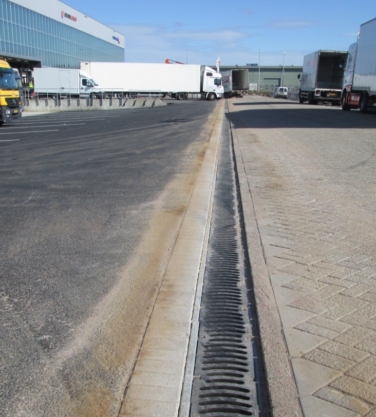

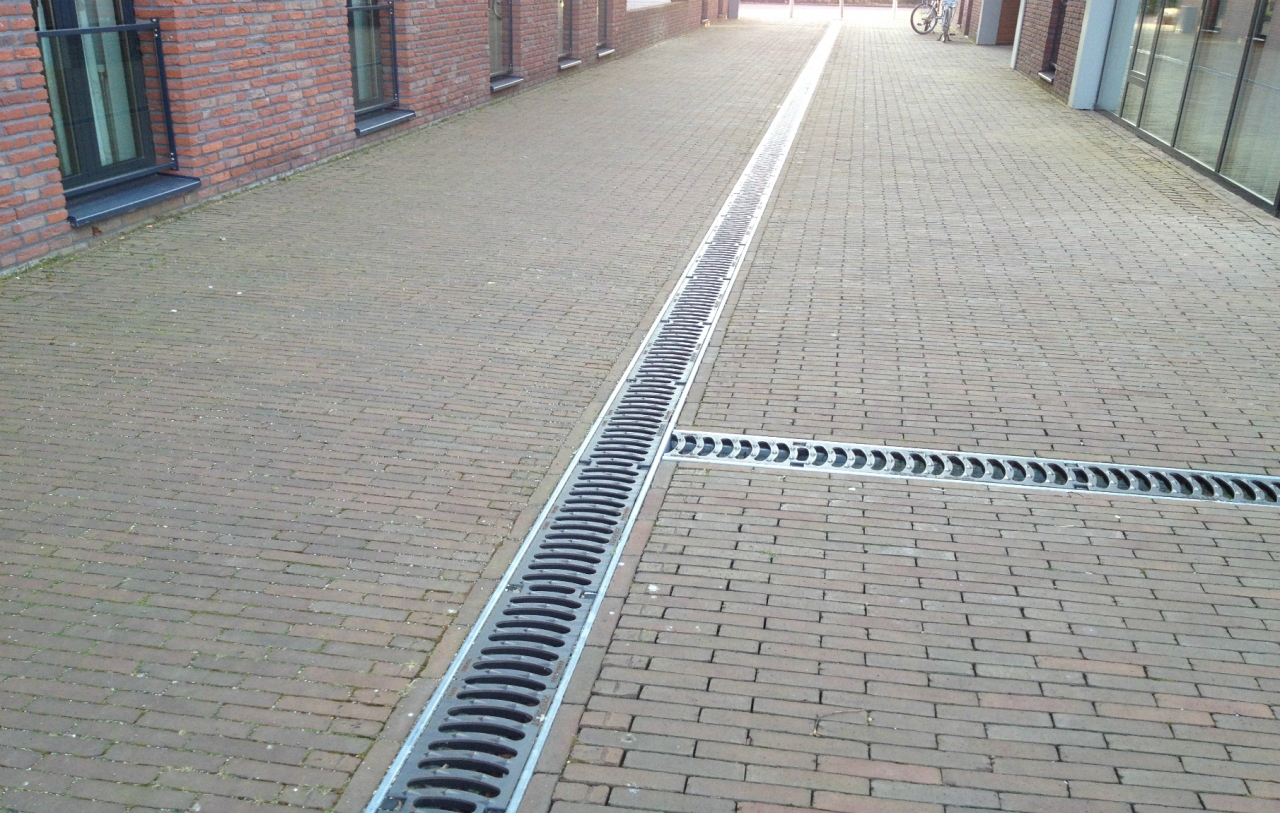

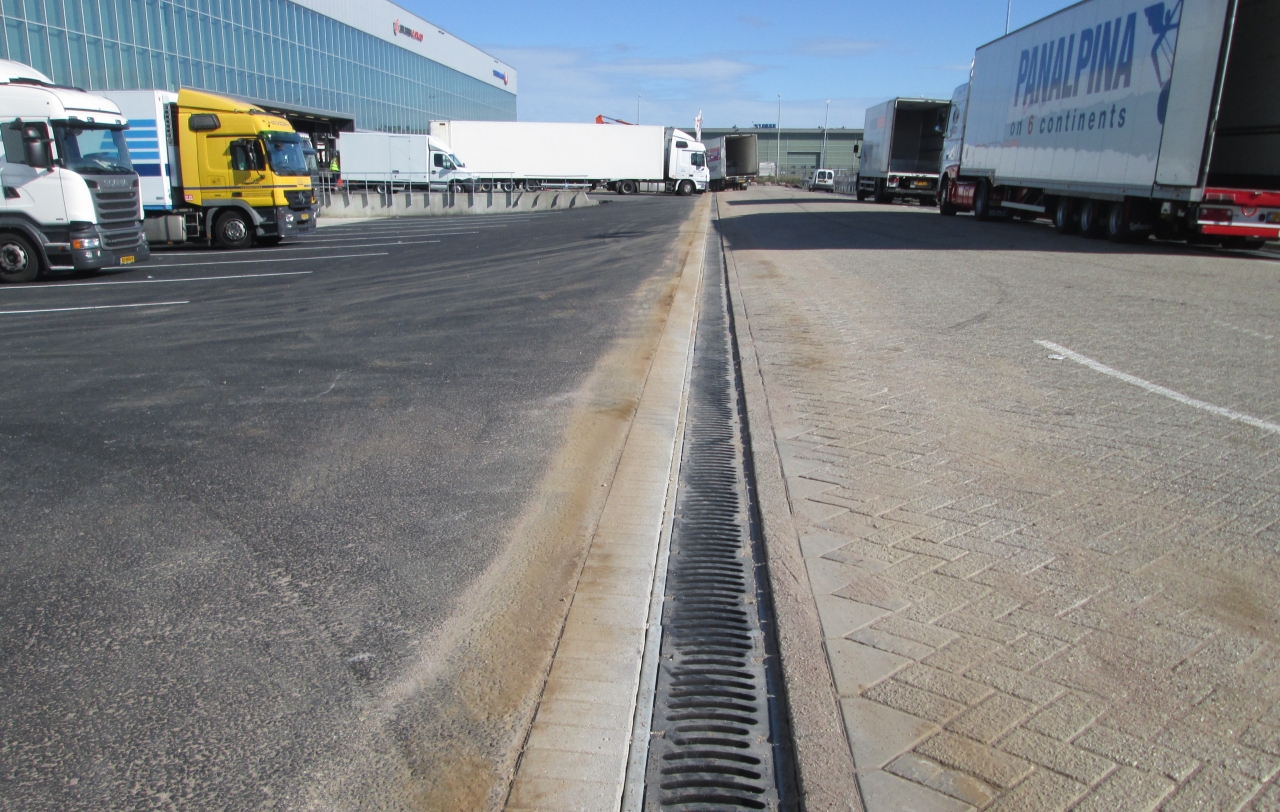

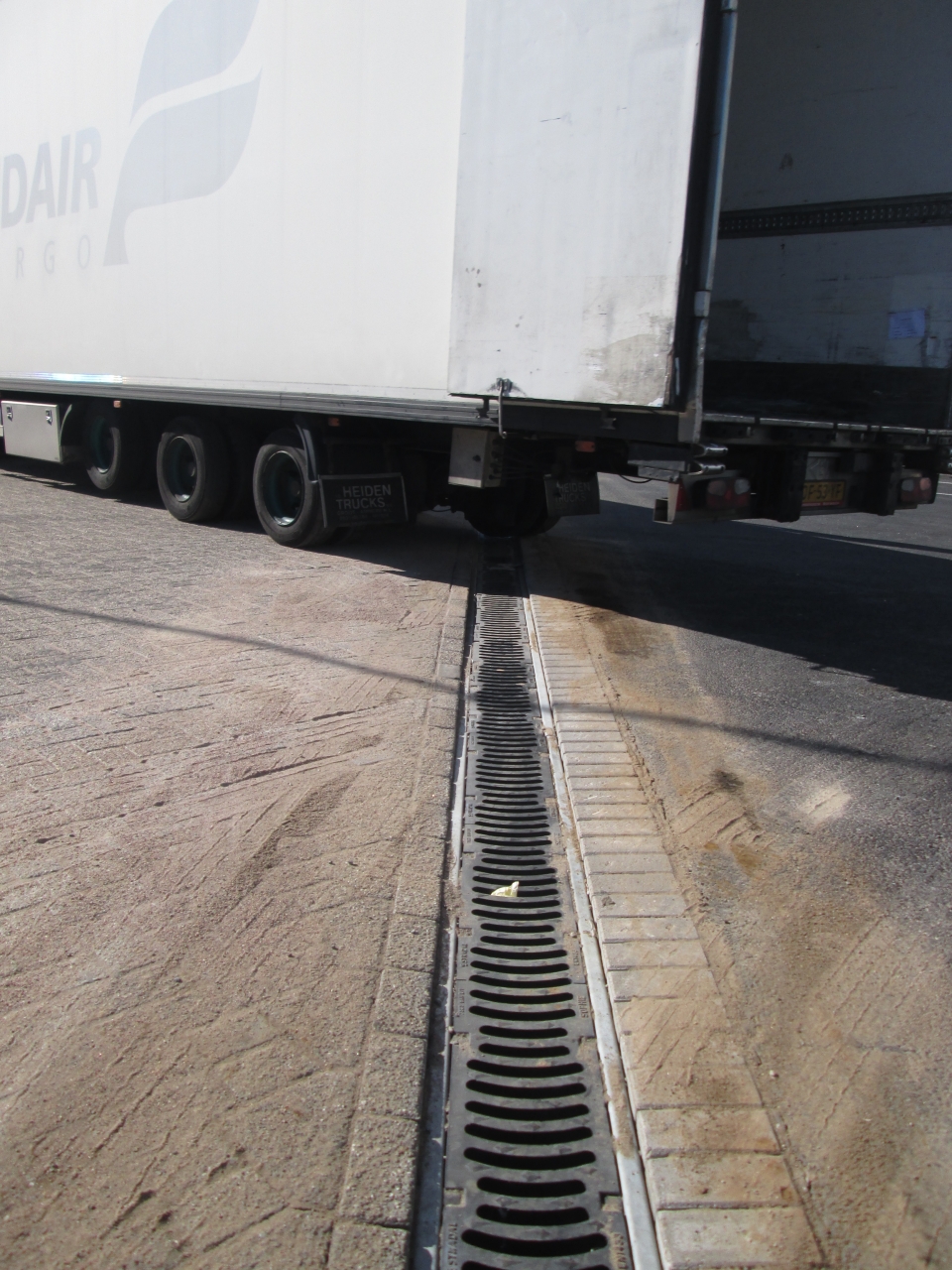

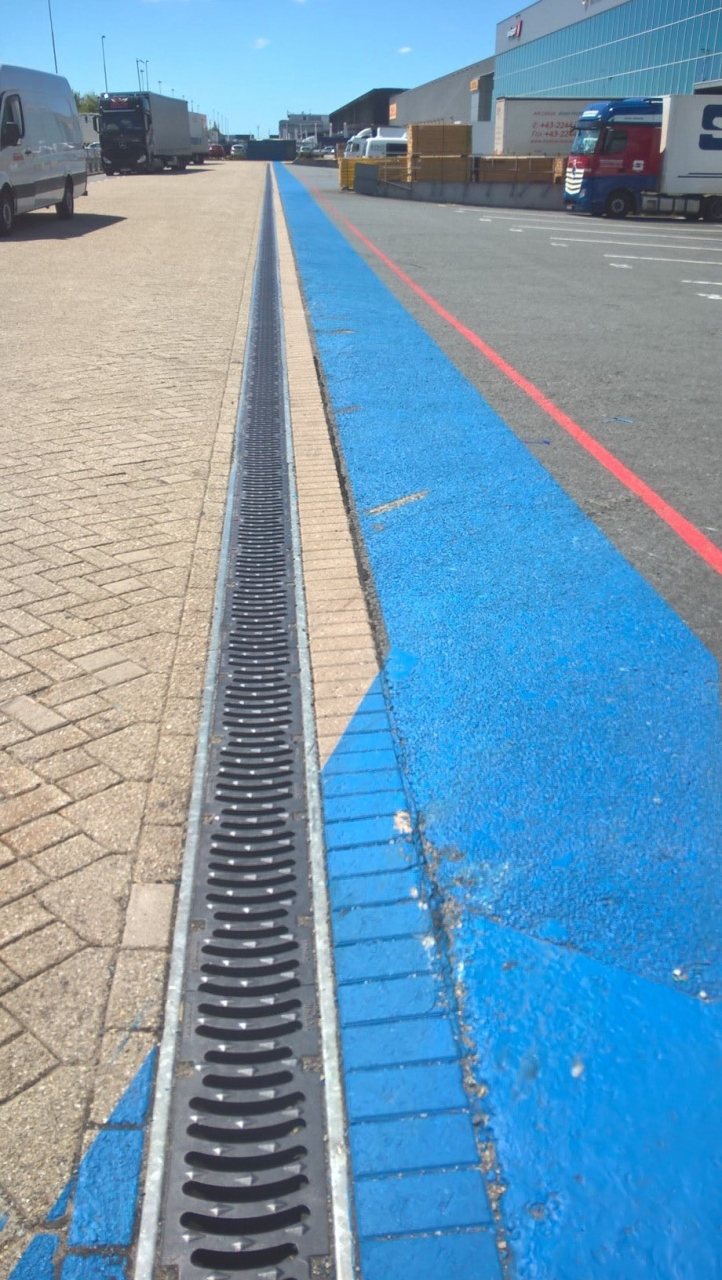

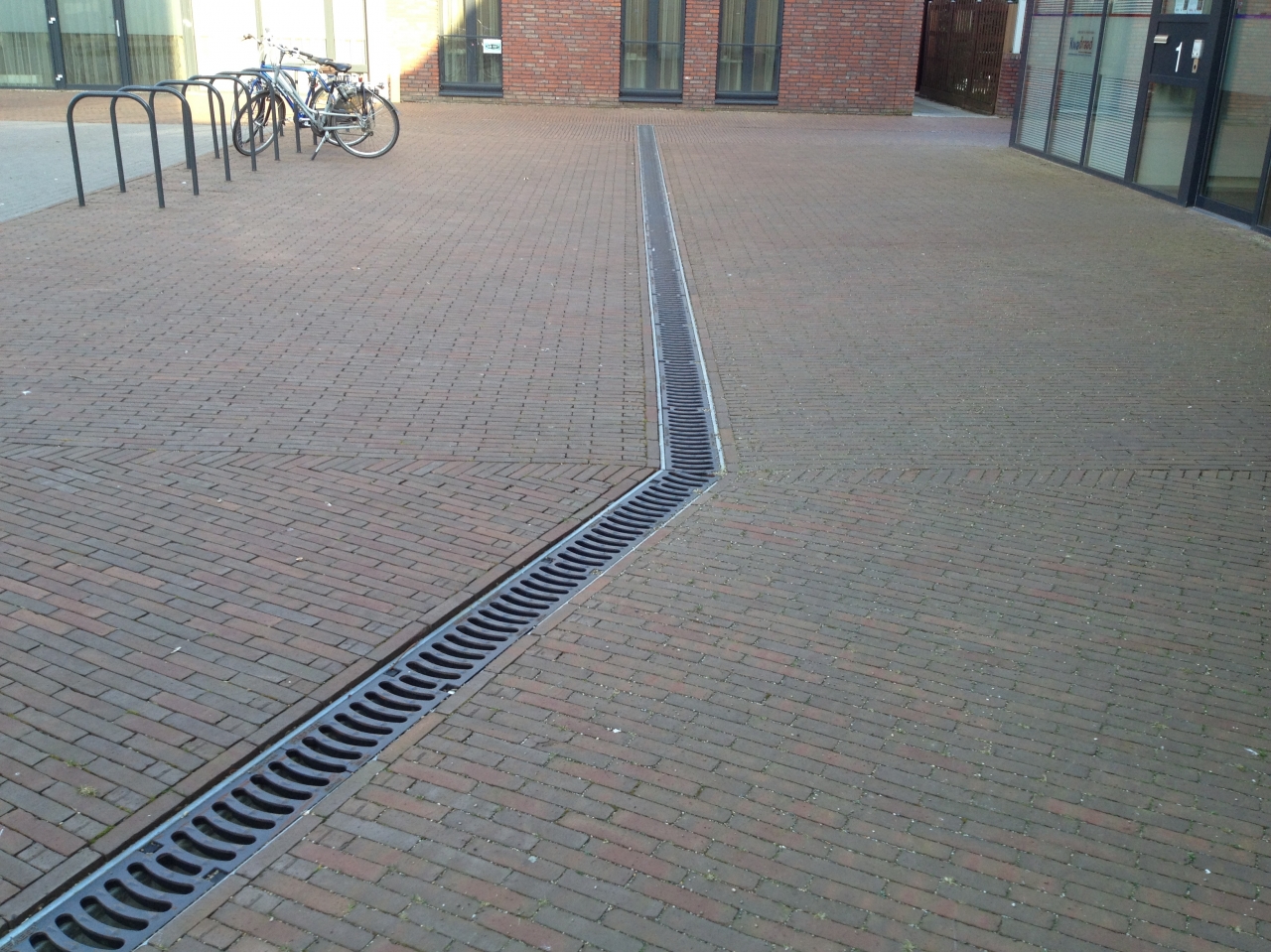

Roostergoten worden veelal toegepast in situaties waarbij er sprake is van belasting door verkeer. De goten zijn leverbaar met verschillende roosters in de belastingklasse B125 kN t/m F900 kN.

Download CAD-tekening

Printvriendelijke versie

Productinformatie

Roostergoot

De roostergoten zijn leverbaar met verschillende roosters in belastingklasse B125 kN t/m F900 kN.
In onderstaande tabel staat aangegeven welk type rooster bij welke goot leverbaar is.

type	breedte<br>inw. (cm)	breedte<br>uitw. (cm)	hoogte<br>inw. (cm)	hoogte<br>uitw. (cm)	lengte<br>(cm)	rooster
RG1012	10	18.4	12.5	16.6	100	Sleuven
RG1015	10	18.6	15	19.1	100	Sleuven
RG1012	10	18.4	12.5	16.6	50	Sleuven
RG1015	10	18.6	15	19.1	50	Sleuven
RG1520	15	26.5	20	25	75	Bananen/Saone
RG1018	10	18.8	18	21.6	50	Sleuven
RG1520	15	26.5	20	25	75	Saone
RG1520	15	26.5	20	25	75	Bananen
RG1520	15	26.5	20	25	225	Saone
RG1520	15	26.5	20	25	225	Bananen
RG1925	19	35	25	32	75	Afdekplaat
RG1925	19	35	25	32	75	Saone
RG1925	19	35	25	32	75	Bananen
RG1925	19	35	25	32	225	Afdekplaat
RG1925	19	35	25	32	225	Saone
RG1925	19	35	25	32	225	Bananen
RG4440	44	62	40	48	75	Bananen/Saone
RG3430	34	50	30	37	75	Bananen/Saone
RG1930	19	35	30	37	75	Bananen/Saone
RG1925	19	35	25	32	75	Bananen/Saone
RG890G	30	45	20.5	27.5	85	Sleuven
RG62150	62	84	150	162	225	Bananen
RG62105	62	84	105	123	225	Bananen
RG4495	44	60	95	103	300	Bananen/Saone
RG4465	44	60	65	73	300	Bananen/Saone
RG6265	62	80	65	73	300	Bananen
RG5450	54	73	50	58	225	Bananen
RG4440	44	62	40	48	225	Bananen/Saone
RG3450	34	53	50	59	225	Bananen/Saone
RG3440	34	53	40	48	225	Bananen/Saone
RG3430	34	50	30	37	225	Bananen/Saone
RG2425	24	40	25	32	225	Bananen
RG1935	19	35.5	35	42	225	Bananen/Saone
RG1930	19	35	30	37	225	Bananen/Saone
RG1925	19	35	25	32	225	Bananen/Saone
RG1520	15	26.5	20	25	225	Bananen/Saone
RG1018	10	18.8	18	21.6	100	Sleuven

Zandvanger

type	afm. inw. <br> breedte x hoogte (cm)	elementlengte (cm)	inclusief
RG1520	15x20	75	pvc mof Ø125
RG1520	15x20	75	pvc mof Ø125
RG1925	19x25	75	pvc mof Ø160
RG1925	19x25	75	pvc mof Ø160
RG1930	19x30	75	pvc mof Ø160
RG1930	19x30	75	pvc mof Ø160
RG1935	19x35	75	pvc mof Ø160
RG1935	19x35	75	pvc mof Ø160
RG2425	24x25	75	pvc mof Ø160
RG2425	24x25	75	pvc mof Ø160
RG3430	34x30	75	pvc mof Ø200
RG3430	34x30	75	pvc mof Ø200
RG4440	44x40	75	pvc mof Ø200
RG4440	44x40	75	pvc mof Ø200
RG1018	10x18	50	pvc mof Ø125
RG1015	10x15	50	pvc mof Ø125
RG1012	10x12	50	pvc mof Ø125

Eindplaat

type	soort
RG1930	mixed
RG1935	mixed
RG2425	male/female
RG3430	male/female
RG3430	mixed
RG4440	male/female
RG1015	zonder opening / met opening ø100 mm
RG1015	met opening ø 100 mm
RG1012	zonder opening / met opening ø100 mm
RG1012	met opening ø 100 mm
RG1018	zonder opening / met opening ø100 mm
RG1018	met opening ø 100 mm

Roostergoot test

type	breedte<br>inw. (cm)	breedte<br>uitw. (cm)	hoogte<br>inw. (cm)	hoogte<br>uitw. (cm)	lengte<br>(cm)	rooster
test	19	35.5	35	42	225	Bananen/Saone
