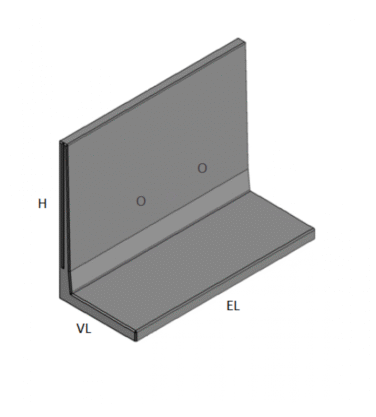

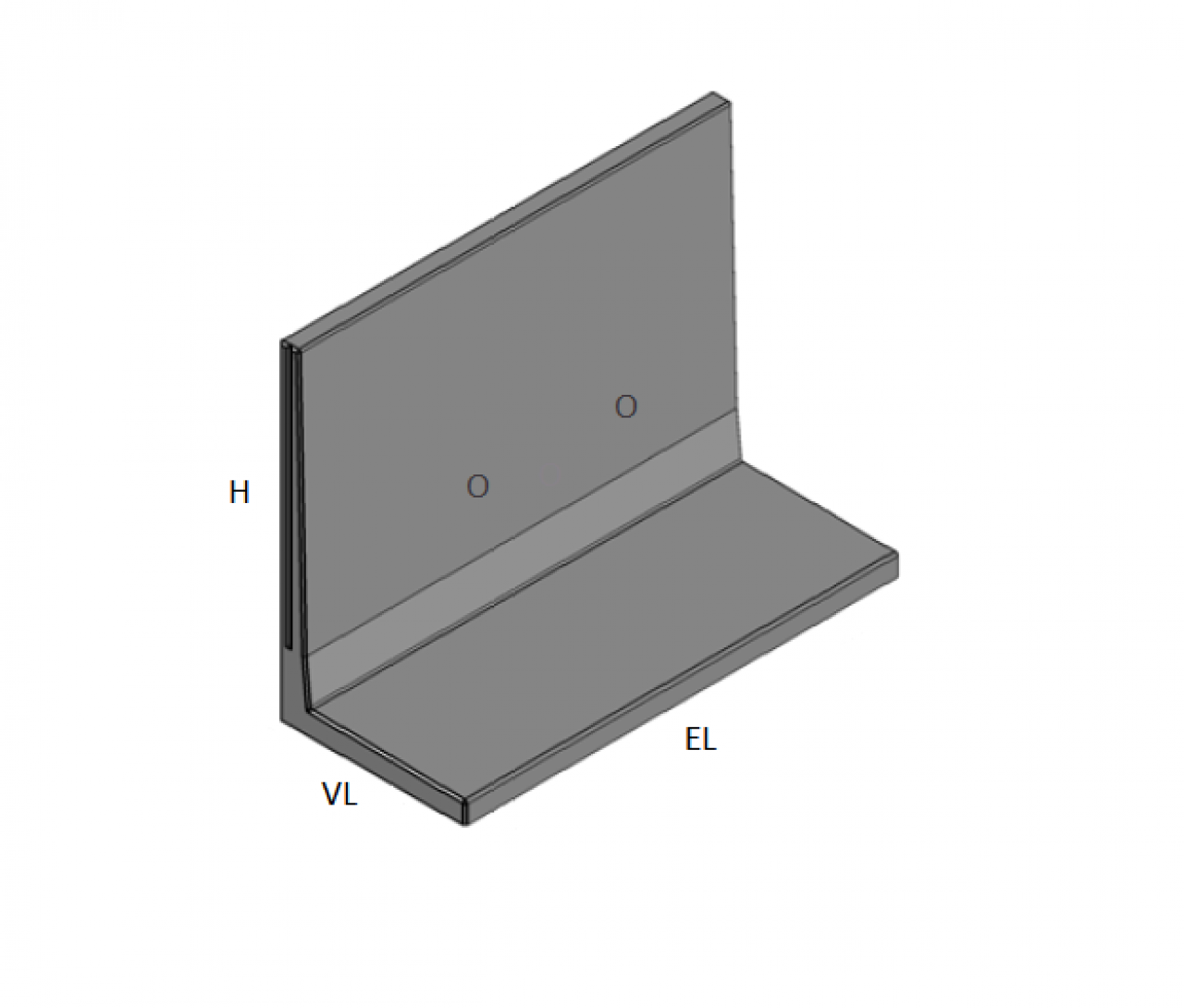

afbeelding zonder hak met hijsvoorziening.png
- tweezijdig glad
- inclusief hijsvoorziening
- milieuklasse XA3, XF4, XC4, XD3, XS3
- hogesterktebeton C57/70
- elementlengte 1.00, 2.00 of 4.00 m
- elementlengte 5.00 m op aanvraag
- gevolgklasse CC2
- ontwerplevensduur 50 jaar
- hoek van inwendige wrijving 32.5º
- materiaal aanvulling zand-schoon-matig

Download CAD-tekening

Productinformatie

GTG Keerwanden

De GTG keerwanden zijn geschikt voor standaard verkeersbelastingen en zijn enkelkerend en dubbelkerend te belasten. De keerwanden worden geleverd inclusief hijsvoorzieningen, exclusief hijsmiddelen.
De voegconstructie is gronddicht door middel van een V-vormige sparing welke wordt opgevuld middels meegeleverde kunststof latten. De keerwanden zijn leverbaar in elementlengtes van 1.00, 2.00, 3.00 en 4.00 m.

Download CAD-tekening
hoogte<br> (m) voetlengte<br> (m) zichtzijde voetzijde gewicht <br>(kg/m')
0.50.35gladglad151
0.50.35gladglad302
0.50.35gladglad603
0.60.35gladglad170
0.60.35gladglad340
0.60.35gladglad679
0.750.6gladglad262
0.750.6gladglad523
0.750.6gladglad1046
10.6gladglad310
10.6gladglad620
10.6gladglad1239
1.250.85gladglad540
1.250.85gladglad1080
1.250.85gladglad2160
1.50.85gladglad600
1.50.85gladglad1200
1.50.85gladglad2400
1.751.1gladglad744
1.751.1gladglad1488
1.751.1gladglad2976
21.1gladglad804
21.1gladglad1608
21.1gladglad3216

GTG Hoekstukken

In onderstaande tabel staan de standaard beschikbare GTG hoekstukken 90º inw.

Download CAD-tekening
hoogte<br> (m) afmeting <br> (m) voetlengte<br> (m) zichtzijde voetzijde gewicht <br>(kg/m')
0.50.65 x 0.650.35gladglad165
0.60.65 x 0.650.35gladglad190
0.751.103 x 1.1030.6gladglad495
1.251.122 x 1.1220.85gladglad980
1.51.122 x 1.1220.85gladglad1115
1.751.138 x 1.1381.35gladglad1310
21.138 x 1.1381.1gladglad1440
11.1 x 1.10.6gladglad595
